Снятие
Примечание. Перед отсоединением электропроводки позаботьтесь о ее маркировке, в соответствии с которой при сборке будет осуществляться прокладки жгутов и подсоединение разъемов
1. Снимите батарею (см. Раздел Снятие и установка аккумуляторной батареи).
2. Снимите центральную консоль (см. Раздел Снятие и установка центральной консоли).
3. Снимите рулевую колонку (см. Раздел Снятие, установка и регулировка сборки замка капота).
4. Действуя в соответствии с приведенными в Главе Бортовое электрооборудование указаниями, снимите следующие компоненты:
- a) Приборный щиток;
- b) Магнитолу;
- c) Прикуриватель;
- d) Пассажирскую подушку безопасности (если таковая предусмотрена).

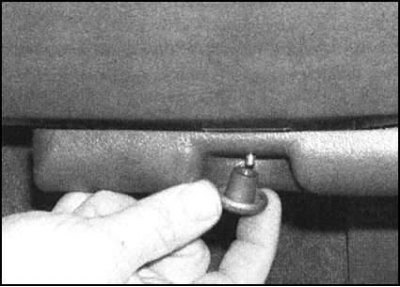

5. Выверните фиксатор и высвободите монтажный блок предохранителей/реле из основания панели приборов с пассажирской ее стороны.

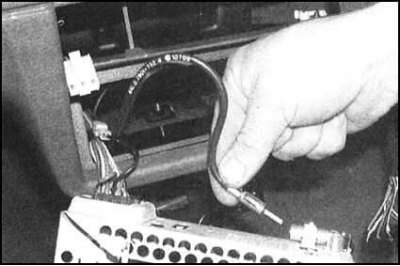

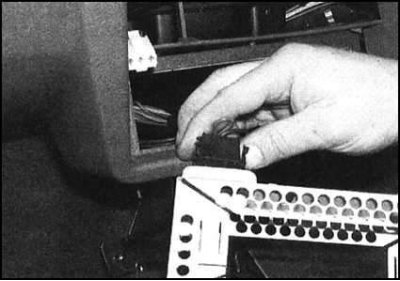

6. Отогните стопорные язычки и извлеките несущие салазки магнитолы из приемного гнезда в панели приборов. Отсоедините от сборки салазок антенный кабель и разъем электропроводки.
[Данные скопированы с портала: www.skodabook.ru]
7. Аккуратно поддев, снимите рукоятку гидрокорректора оптической оси головных блок-фар...

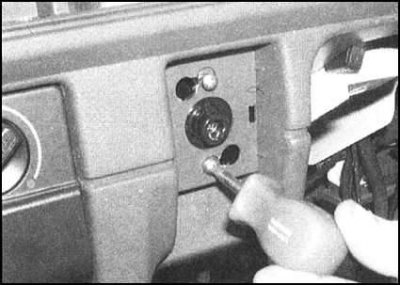

...на пару оборотов ослабьте крепежные винты, затем слегка поверните регулятор корректора против часовой стрелки и протолкните его внутрь панели приборов.

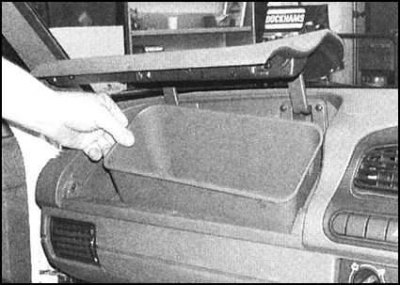

8. На моделях без пассажирской подушки безопасности откройте крышку на панели приборов, отпустите фиксаторы и извлеките вещевой ящик.
9. Выверните два крепежных винта, расположенных в отверстии под установку приборного щитка. Также отдайте один винт в гнезде под установку вещевого ящика.
10. Двигаясь вдоль нижнего края панели приборов, выверните все расположенные там крепежные винты.

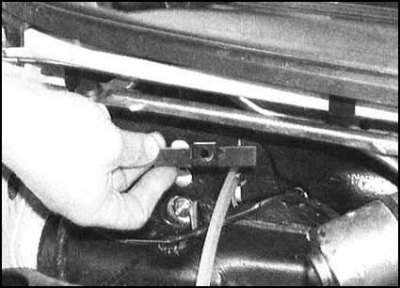

11. В двигательном отсеке отдайте шесть гаек крепления панели к переборке, снимите шайбы (четыре гайки расположены непосредственно под ветровым стеклом и две - внизу). Постарайтесь запомнить установочные положения изоляционных пластин, подложенных под четыре верхние гайки.
12. В салоне автомобиля при помощи ассистента отделите основание панели приборов от переборки двигательного отсека, затем поднимите сборку вверх, снимая ее с верхних крепежных шпилек. Отделите панель от переборки и (подправляя жгуты электропроводки в проходных отверстиях) извлеките ее из автомобиля.
Установка
Установка производится в обратном порядке. Перед установкой крепежа проденьте в надлежащие проходные отверстия все жгуты и кабели электропроводки. На первом этапе крепеж затягивается лишь от руки. Затем следует, двигаясь по периметру панели затянуть винты и гайки с требуемым усилием. В заключение подсоедините батарею и проверьте исправность функционирования всех электрических компонентов и выключателей.
