Рапид 1 (2012-2022)

Замена сайлент-блоков нижнего рычага передней подвески

Главная Rapid Рапид 1 (2012-2022) Шасси (ходовая часть) Передняя подвеска

0

Выпрессовка



1. Снять нижний рычаг передней подвески в сборе.

2. Установить и закрепить нижний рычаг в тисках, как показано на рисунке ниже.

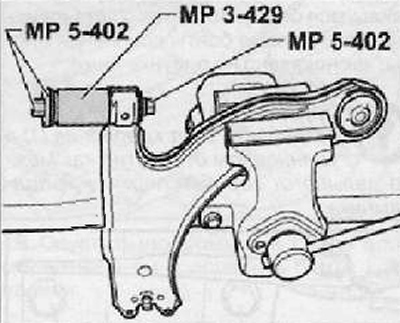

3. Используя набор специальных приспособлений, выпрессовать передний сайлент-блок из нижнего рычага передней подвески, как показано на рисунке ниже.



Запрессовка



1. Вставить новый сайлент-блок в стакан специального приспособления МРЗ-414. При установке сайлент-блока в специальное приспособление, исключить его перекос, во избежание повреждений при установке. В процессе запрессовки, следить за тем, чтобы сайлент-блок был установлен ровно.

2. Нанести небольшое количество специального смазочного материала (G 294 421 А1) на наружную металлическую часть сайлент-блока.

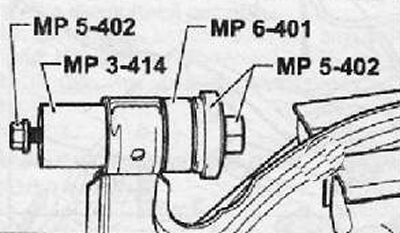

3. Запрессовать сайлент-блок в нижний рычаг передней подвески, используя набор специальных приспособлений, как показано на рисунке ниже.

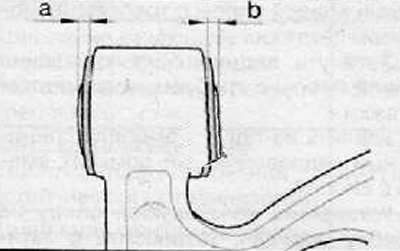

4. После запрессовки, убедиться в том, что выступание сайлент-блока (расстояния a и b) с обеих сторон идентично, как показано на рисунке ниже. В случае необходимости, допускается, аккуратно переместить, с помощью того же набора специальных приспособлений сайлент-блок, чтобы установить его должным образом.




Примечание. Выпрессовка заднего сайлент-блока нижнего рычага передней подвески производится с помощью гидравлического пресса и подходящего инструмента.

Запрессовка заднего сайлент-блока

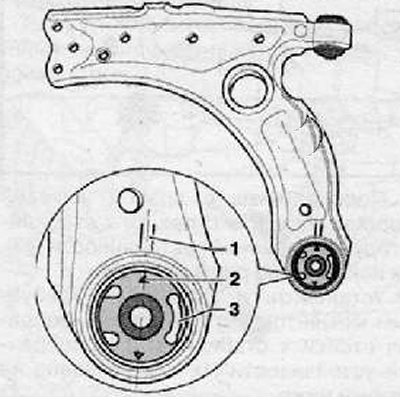

Установочные метки (2) должны быть на одной оси с меткой (1). Технологический вырез резиновой части сайлент-блока (3) должен быть направлен в сторону продольной оси автомобиля, как показано на рисунке ниже.



1. Быть предельно внимательным при установке заднего сайлент-блока на рычаг, перед его запрессовкой.

Примечание. Перед началом запрессовки, нанести на внешнее металлическое кольцо сайлент-блока специальный смазочный материал (бескислотный) (G294 421 А1). Не использовать другой смазочный материал!

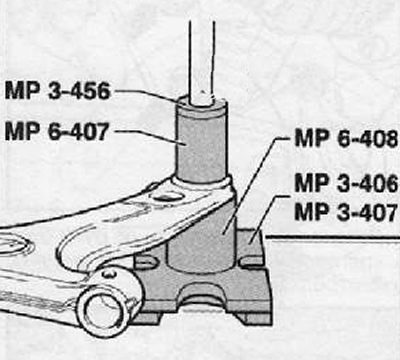

2. Запрессовать, используя набор специальных приспособлений, новый сайлент-блок в нижний рычаг задней подвески, как показано на рисунке ниже.
