Бачок для жидкости омывателя, насосы омывателей и датчик уровня жидкости

Главная Rapid Рапид 1 (2012-2023) Электрооборудование Оборудование и приборы

0

Снятие



1. Выключить зажигание и все электропотребители.

2. Отсоединить и снять переднюю часть подкрылка правой колесной арки (подробнее, см. соответствующий раздел в главе Кузов).

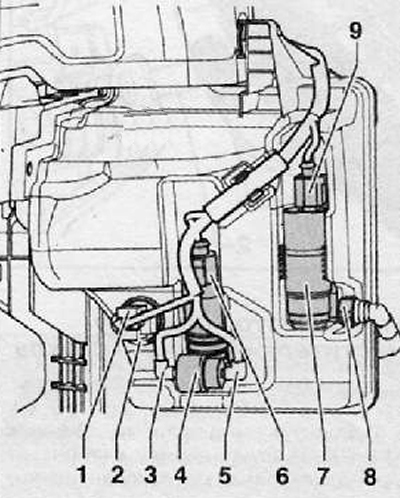

3. Отсоединить разъем жгута электропроводки (6) от насоса омывателя ветрового стекла, затем отсоединить разъем жгута электропроводки (9) от насоса омывателя фар головного освещения и от датчика уровня жидкости в бачке омывателя, как показано на рисунке ниже.

4. Для разблокировки, провернуть фиксирующий зажим на соединении (3) (черная метка — омыватель ветрового стекла), (5) (белая метка — омыватель заднего стекла), затем отсоединить шланг от насоса омывателя (4), как показано на рисунке ниже. Собрать вытекающую жидкость омывателя в подходящую емкость.

5. Для разблокировки сжать хомут крепления и потянуть шланг вместе с муфтой (8), отсоединяя его от насоса для омывателей фар головного освещения (7), как показано на рисунке ниже.

6. При необходимости, сместить насосы омывателя по направлению вверх от бачка для жидкости омывателя (перед смещением насоса (7) для омывателя фар головного освещения его необходимо предварительно повернуть на 90 градусов). После чего снять датчик уровня жидкости в бачке омывателя (1), показанный на рисунке ниже.

7. Снять передний бампер (подробнее, см. соответствующий раздел в главе Кузов).

8. Снять крышку с горловины.

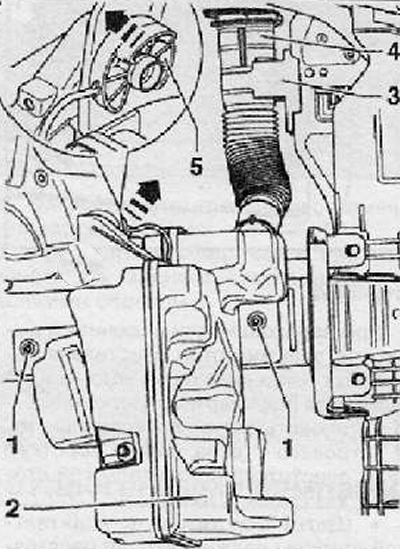

9. Переместить опору бачка (4), чтобы отсоединить от держателя (3), как показано на рисунке ниже.


10. Снять хомут крепления (5) (стрелка), как показано на рисунке ниже.

11. Отвернуть гайки крепления (1), после чего снять бачок для жидкости омывателя (2), как показано на рисунке ниже. Момент затяжки гаек крепления при установке бачка: 8 Нм.



Установка



Установка производится в последовательности обратной снятию.

Шланги с фиксаторами должны подсоединяться с характерным щелчком.
