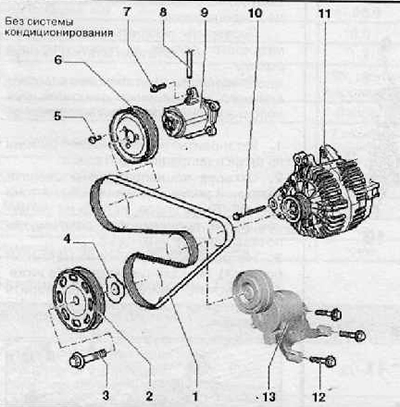

1. Ремень привода навесного оборудования
2. Шкив коленчатого вала
3. Болт крепления шкива коленчатого вала
4. Шайба с алмазным напылением
5. Болт крепления шкива привода водяного насоса системы охлаждения момент затяжки при установке 20 Нм
6. Шкив привода водяного насоса системы охлаждения
7. Болт крепления водяного насоса системы охлаждения двигателя, момент затяжки 9 Нм
8. Вакуумный шланг
9. Водяной насос системы охлаждения двигателя
10. Болт крепления генератора в сборе, момент затяжки при установке 23 Нм
11. Генератор переменного тока в сборе
12. Болт крепления. момент затяжки 25 Нм
13. Натяжитель ремня привода навесного оборудования

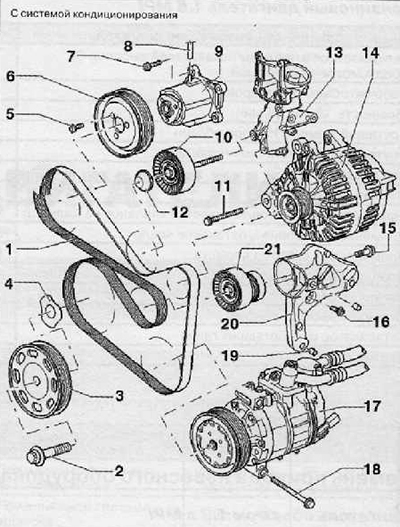

1. Ремень привода навесного оборудования в сборе
2. Болт крепления шкива коленчатого вала
3. Шкив коленчатого вала
4. Шайба с алмазным напылением
5. Болт крепления шкива водяного насоса, момент затяжки при установке 20 Нм
6. Шкив привода водяного насоса системы охлаждения
7. Болт крепления водяного насоса в сборе, момент затяжки при установке 9 Нм
8. Вакуумный шланг
9. Водяной насос в сборе
10. Направляющий шкив, момент затяжки болта крепления при установке 40 Нм
11. Болт крепления генератора в сборе, момент затяжки при установке 25 Нм
12. Пластиковая крышка
13. Монтажный кронштейн для навесного оборудования
14. Генератор переменного тока в сборе
15. Болт крепления монтажного кронштейна, момент затяжки при установке 40 Нм + довернуть на угол 90°
16. Боковой болт крепления монтажного кронштейна, момент затяжки при установке 25 Нм
17. Компрессор системы кондиционирования в сборе
18. Болт крепления компрессора системы кондиционирования
19. Установочная втулка
20. Монтажный кронштейн для навесного оборудования
21. Натяжитель ремня привода навесного оборудования
Снятие и установка ремня привода навесного оборудования
Снятие
1. Снять звукоизоляционное покрытие.

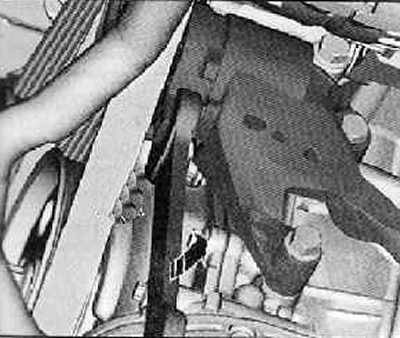

Примечание. Бели ремень привода навесного оборудования планируется использовать повторно, необходима перед его снятием нанести на его поверхность стрелку, указывающую направление движения.
Автомобили без системы кондиционирования

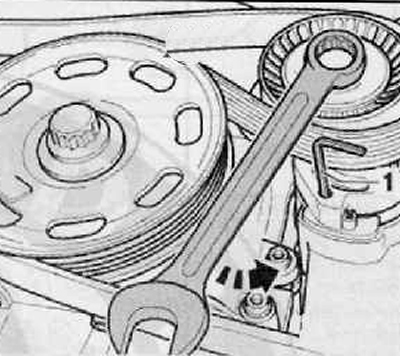

2. Используя рожковый ключ ослабить натяжение ремня привода навесного оборудования, отведя натяжитель в направлении стрелки, как показано на рисунке ниже.
3. Заблокировать натяжитель ремня привода навесного оборудования, используя специальный стопорный стержень (Т10060).
Для автомобилей с системой кондиционирования
4. Используя торцовый ключ, отвести ролик натяжителя в направлении стрелки, чтобы ослабить натяжения ремня привода навесного оборудования как показано на рисунке ниже.
5. Заблокировать натяжитель от перемещения, установив специальный стопорный инструмент (Т10060) (1), как показано на рисунке ниже.
Продолжение для всех автомобилей
6. Снять ремень привода навесного оборудования в сборе.
Установка
Примечание
- Перед установкой ремня привода навесного оборудования убедиться в том, что генератор переменного тока, компрессор системы кондиционирования и водяной насос установлены и закреплены должным образом.
- Быть внимательным при установке ремня привода навесного оборудования, соблюдать направление вращения ремня.
1. Установка ремня привода навесного оборудования начинается со шкива коленчатого вала, после чего устанавливается на ролик натяжителя и далее на остальное оборудование.
2. Далее установка производится в последовательности обратной снятию.
3. Запустить двигатель и проверить работу ремня привода навесного оборудования.
