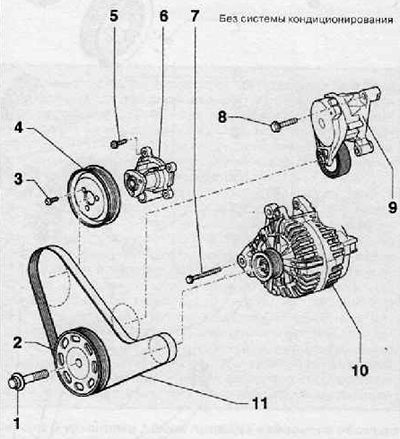

1. Болт крепления шкива коленчатого вала
2. Шкив коленчатого вала
3. Болт крепления шкива привода водяного насоса системы охлаждения двигателя, момент затяжки при установке 20 Нм
4. Шкив водяного насоса системы жидкостного охлаждения
5. Болт крепления корпуса водяного насоса системы охлаждения двигателя, момент затяжки при установке 10 Нм
6. Водяной насос системы жидкостного охлаждения двигателя
7. Болт крепления генератора переменного тока, момент затяжки при установке 25 Нм
8. Болт крепления натяжителя ремня привода навесного оборудования, момент затяжки при установке 23 Нм
9. Натяжное устройство для поликлинового ремня привода навесного оборудования
10. Генератор переменного тока
11. Поликлиновой ремень привод навесного оборудования

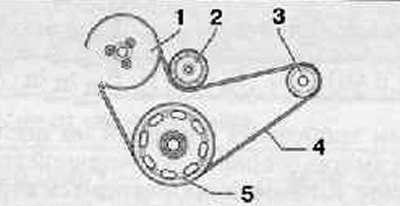

Направление движения (ременный привод) поликлинового ремня
1. Шкив насоса системы жидкостного охлаждения
2. Натяжной ролик
3. Шкив генератора переменного тока
4. Поликлиновой ремень
5. Шкив коленчатого вала

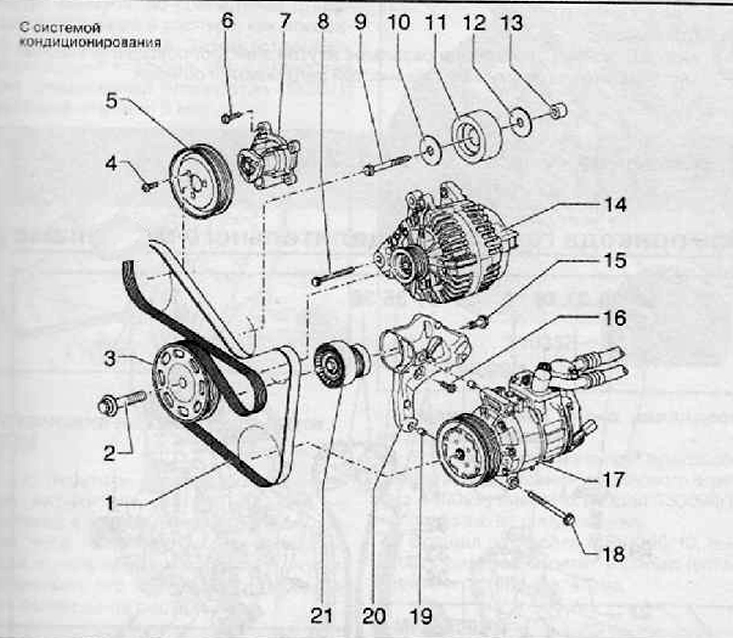

1. Поликлиновой ремень привода навесного оборудования
2. Болт крепления шкива коленчатого вала
3. Шкив коленчатого нала
4. Болт крепления шкива водяного насоса системы охлаждения двигателя, момент затяжки при установке 20 Нм
5. Шкив водяного насоса системы жидкостного охлаждения двигателя
6. Болт крепления корпуса водяного насоса, момент затяжки при установке 10 Нм
7. Водяной насос системы жидкостного охлаждения двигателя
8. Болт крепления генератора переменного тока, момент затяжки при установке 25 Нм
9. Болт крепления промежуточного ролика, момент затяжки при установке 40 Нм
10. Подкладная шайба
11. Направляющий/промежуточный ролик
12. Подкладная шайба
13. Распорная втулка
14. Генератор переменного тока
15. Болт крепления монтажного кронштейна, момент затяжки при установке 20 Нм + повернуть дополнительно на 90'(1/4 оборота)
16. Болт крепления монтажного кронштейна, момент затяжки при установке 25 Нм
17. Компрессор кондиционера
18. Болт крепления компрессора системы кондиционирования, момент затяжки при установке 25 Нм
19. Центрирующая втулка
20. Кронштейн крепления компрессора кондиционера
21. Натяжное устройство для поликлинового ремня привода навесного оборудования

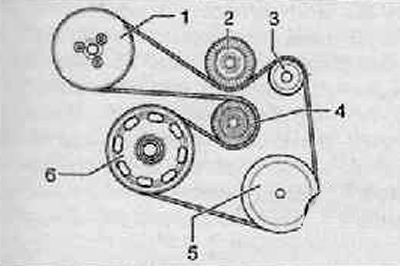

Направление движения (ременный привод) поликлинового ремня
1. Шкив насоса системы жидкостного охлаждения
2. Направляющий ролик
3. Шкив генератора переменного тока
4. Натяжной ролик
5. Шкив компрессора кондиционера
6. Шкив коленчатого вала
Снятие
Примечание
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства.
- Ограничивающий болт «Т10060А» или ключ с внешним шестигранником 4 мм.
1. Отметить направление движения поликлинового ремня привода навесного оборудования
2. Ослабить натяжное устройство поликлинового ремня привода навесного оборудования.
Автомобили без кондиционера

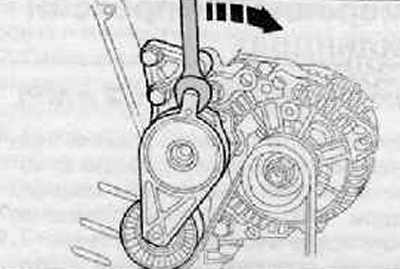

3. Откинуть натяжное устройство в сторону рожковым гаечным ключом по направлению стрелки, как показано на рисунке ниже.

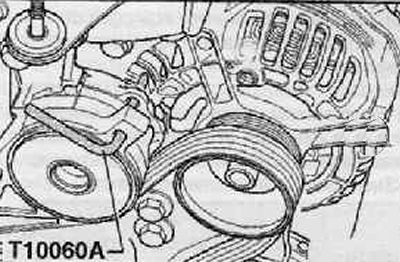

4. Ограничивающим болтом «10060А» или ключом с внешним шестигранником 4 мм следует зафиксировать натяжной элемент, как показано на рисунке ниже.
Автомобили с кондиционером

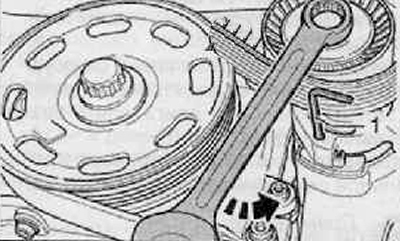

5. Откинуть натяжное устройство в сторону кольцевым гаечным ключом по направлению стрелки, как показано на рисунке ниже.
6. Зафиксировать натяжное устройство ограничивающим болтом «Т10060А» или ключом с внешним шестигранником 4 мм (1), как показано на рисунке ниже.
Продолжение для всех автомобилей
7. Снять ослабленный поликлиновой ремень привода навесного оборудования.
Установка
1. Установка производится в последовательности обратной снятию.
Примечание.
- Прежде чем приступить к установке поликлинового ремня, следует проверить прочность установки всех агрегатов (генератор переменного тока, насос системы жидкостного охлаждения или же тоже компрессор кондиционера), шкивов, натяжных устройств и роликов.
- Устанавливая поликлиновой ремень, необходимо соблюдать правильное направление его движения и правильную установку ремня на шкивах и роликах.
2. Надеть поликлиновой ремень на шкив коленчатого вала. Затем надеть ремень на натяжной ролик.
3. Проверить правильность положения поликлинового ремня на шкивах.
4. Завести двигатель и проверить работу поликлинового ремня привода навесного оборудования.
