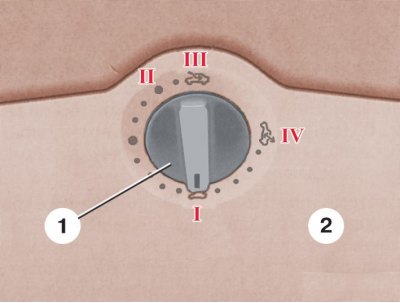

Переключатель управления люком с электроприводом
1 – ручка переключателя; 2 – обивка потолка салона; I, II, III и IV – положения ручки переключателя
На обивке потолка салона расположена ручка 1 переключателя управления люком с электроприводом.
Электропривод работает при включенном зажигании. Однако им можно воспользоваться и после выключения зажигания приблизительно в течение 10 мин при условии, что на протяжении этого времени не будет открываться какая-либо из передних дверей.
Символы на шкале переключателя указывают:
- I - люк полностью закрыт;
- III - люк полностью открыт;
- IV - люк полностью поднят.
Ручка может занимать промежуточное положение между символами I и III, а также I и IV. Более крупной точкой II на шкале показано положение люка, при котором в салоне автомобиля на высоких скоростях минимален шум, создаваемый воздухом при обтекании люка.
Система управления люком снабжена блокировкой, которая приостанавливает закрытие люка при попавшемся на его пути препятствии. Если какое-либо препятствие мешает закрытию люка, то он остановится и снова откроется. Чтобы закрыть люк без блокировки (в экстремальной ситуации), нажмите на переднюю часть ручки, установленной в положение I.
При отключении аккумуляторной батареи может случиться так, что люк закрыт не полностью. Поэтому, чтобы вновь настроить систему управления, при включенном зажигании нажмите на переднюю часть ручки выключателя, установленной в положение I, не менее 3 с – люк полностью закроется.
Во время открывания люка в крыше сдвигается и солнцезащитный козырек. При необходимости его можно закрыть вручную при любом положении люка.
Люк можно закрыть при закрывании дверей ключом. Для этого поверните ключ в замке и удерживайте его в этом положении, пока люк не закроется. При отпускании ключа люк моментально остановится.
Аварийное управление люком
При отказе электропривода можно закрыть люк вручную.

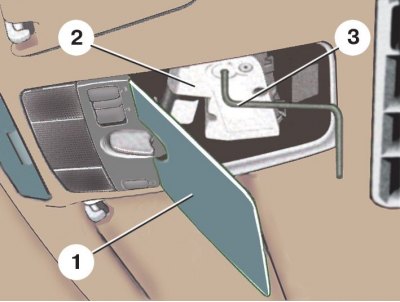

1. Аккуратно подденьте отверткой на обивке потолка крышку 1 механизма 2 управления люком и откиньте крышку (3 – ручка).
2. Выньте ручку 3 из держателя и вставьте ее в отверстие механизма до упора.
3. Поворачивая ручку 3 в соответствующую сторону, откройте или закройте люк.
4. Установите ручку 3 обратно в держатель и захлопните крышку 1.
5. Чтобы вновь настроить систему управления, при включенном зажигании нажмите не менее 3 с на переднюю часть ручки 1 (см. рис. Переключатель управления люком с электроприводом) выключателя, установленной в положение I – люк полностью закроется.
