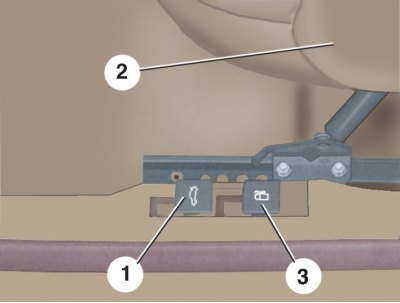

Расположение рычагов приводов замков крышки багажника и лючка топливного бака
1 – рычаг привода замка крышки багажника; 2 – сиденье водителя; 3 – рычаг привода замка лючка
Чтобы открыть крышку багажника изнутри салона, потяните вверх рычаг 1 привода замка крышки. Для того чтобы закрыть крышку багажника, захлопните ее. На моделях с центральным замком открывать и закрывать багажник можно с помощью брелка дистанционного управления.

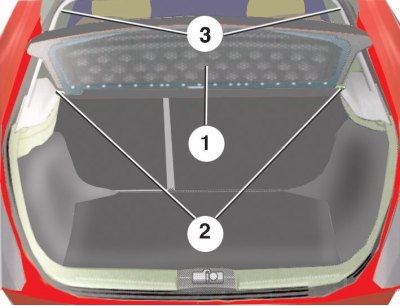

Задняя полка багажника на моделях с кузовом хэтчбек
1 – задняя полка; 2 – кронштейн; 3 – тяга
При открывании крышки багажника на моделях с кузовом хэтчбек одновременно поднимается задняя полка 1. Чтобы снять полку 1, сначала отсоедините тяги 3 от крышки багажника, а затем выньте оси полки из кронштейнов 2. Устанавливается задняя полка в обратном порядке.

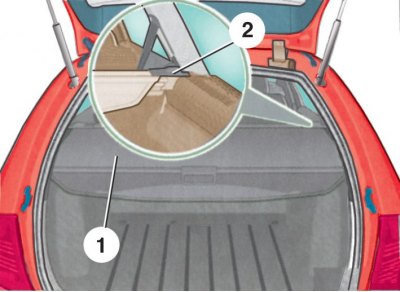

Задняя полка багажника на моделях с кузовом хэтчбек
1 – штора; 2 – кронштейн
На моделях с кузовом универсал вместо полки багажника установлена штора 1, закрывающая груз.

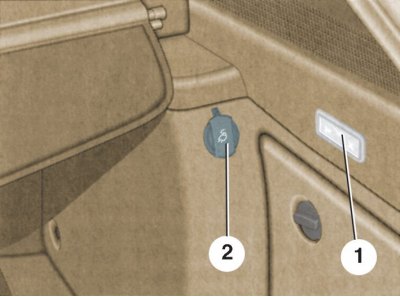

Электрооборудование багажника
1 – плафон освещения багажника; 2 – розетка
На части автомобилей предусмотрено освещение открытого багажника изнутри плафоном 1. В автомобилях с кузовами универсал и седан в багажнике установлена розетка 2.

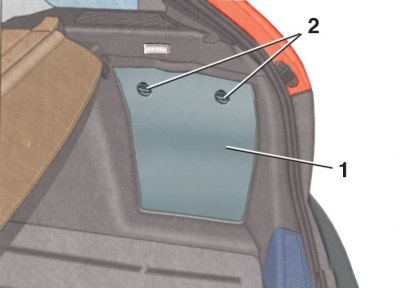

Расположение вещевого ящика в багажнике
1 – крышка ящика; 2 – фиксаторы
На моделях с кузовом универсал с обеих сторон багажного отделения имеются вещевые ящики, закрытые крышками 1. Чтобы открыть крышку, поверните два фиксатора 2 против часовой стрелки.

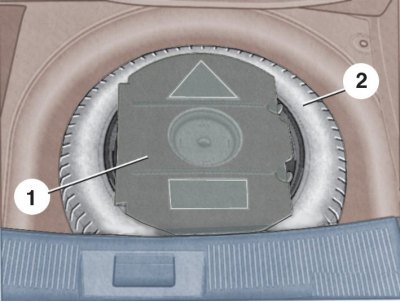

Расположение инструментального ящика в багажнике
1 – инструментальный ящик; 2 – запасное колесо
Инструментальный ящик 1 и домкрат установлены на запасном колесе 2, которое находится в нише багажника под крышкой.
Закрепление крышки ниши на моделях с кузовом универсал
1 – крышка; 2 – крючок
На моделях с кузовом универсал крышку 1 ниши запасного колеса в поднятом положении можно закрепить с помощью специального пластмассового крючка 2.

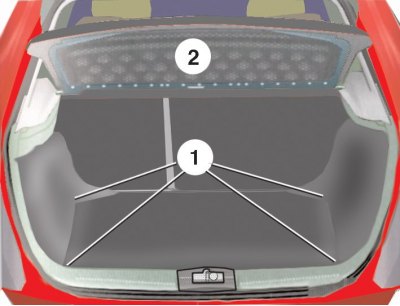

Расположение петель для крепления сетки
1 – петля; 2 – задняя полка
С обеих сторон багажника предусмотрены петли 1, за которые можно зацепить сетку для крепления багажа.

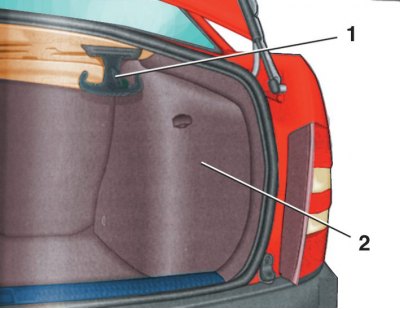

Расположение крючка для груза в багажнике на моделях кузовом седан
1 – крючок; 2 – обивка багажника
В кузове седан с обеих сторон багажника установлены два откидывающихся двойных крючка 1. На каждой стороне крючка можно подвесить багаж массой до 5 кг.
