Снятие
1. Извлечь заглушку на торце двери (3), как показано на рисунке ниже.
2. Вставить в дверь, через сервисное отверстие специальное приспособление (Т10389) длиной примерно 55 мм, так, чтобы конец приспособления оказался под зажимами крышки ручки (2), как показано на рисунке ниже.

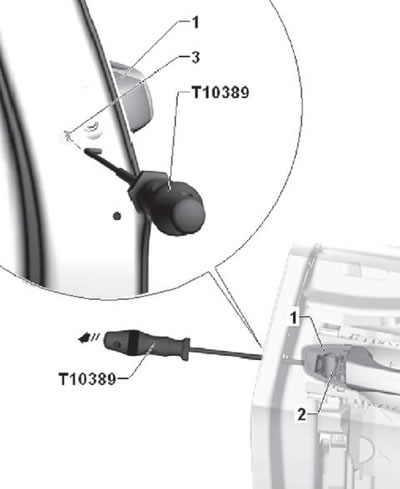

3. Потянуть в направлении стрелки специальное приспособление (Т10389), чтобы расфиксировать зажимы крышки ручки, как показано на рисунке ниже.
[Оригинал статьи найдёте на ресурсе SKODABOOK]
4. Оттянуть ручку открытия двери (2) в направлении стрелки «а», как показано на рисунке ниже.
5. Снять крышку ручки (1) с монтажного кронштейна, переместив ее в направлении стрелки «b», как показано на рисунке ниже.
Установка
1. Оттянуть ручку открытия двери (2) в направлении стрелки «а», как показано на рисунке ниже.
2. Установить и прижать крышку ручки (1) к монтажному кронштейну в направлении стрелки «b», как показано на рисунке ниже.

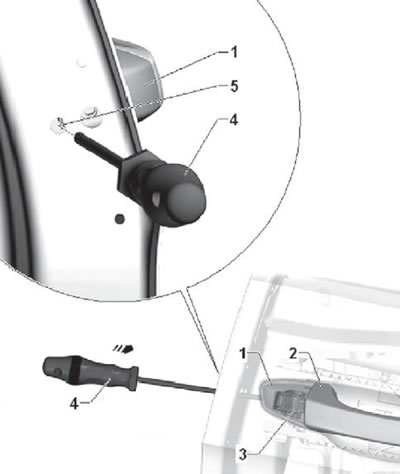

3. Установить, через сервисное отверстие в торце двери плоскую отвертку (4) в фиксирующий зажим (3) монтажного кронштейна, как показано на рисунке ниже.
4. Надавить на крышку ручки (1).
5. Надавить на отвертку в направлении стрелки, пока зажимы не зафиксируются.
6. Установить, показанную на рисунке ниже, заглушку сервисного отверстия (5).
