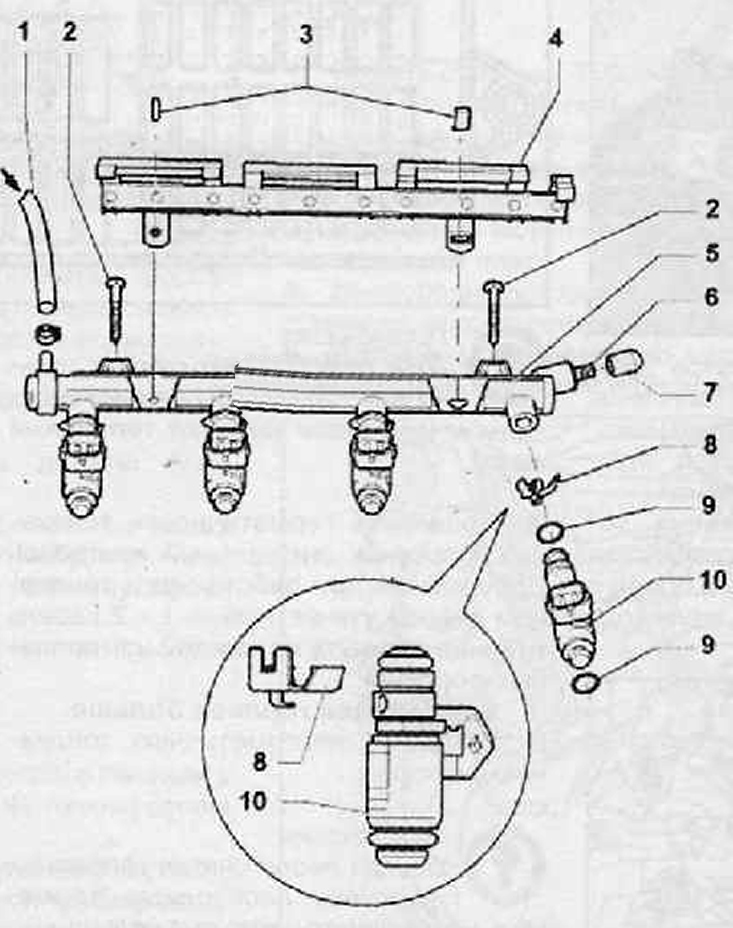

Топливная рейка вместе с топливными форсунками — внешний вид (двигатель 1.6 л MPI) (Skoda Rapid NH1)

1. Шланг для подачи топлива
2. Винт крепления топливной рейки. момент затяжки при установке 7 Нм
3. Удерживающий зажим
4. Кабелепровод
5. Топливная рейка
6. Воздушный клапан
7. Защитный колпачок
8. Скоба
9. Уплотнительное кольцо
10. Топливные форсунки
