Примечание. Прежде чем приступить к выполнению сборочных работ, необходимо уделить внимание мерам безопасности.
Примечание. Уплотнительное кольцо из гефлона на топливной форсунке необходимо заменить после каждого извлечения топливной форсунки.
Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Комплект инструментов «T10133».
Снятие
1. Извлечь впускной трубопровод.
2. Удалить нижнюю часть впускного коллектора.

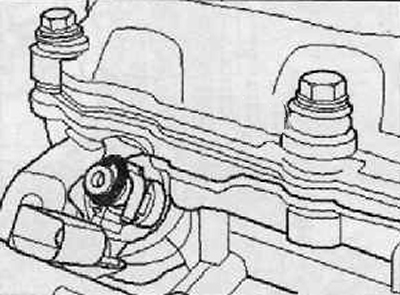

3. Нажав уплотнительное кольцо круглого сечения рукой по направлению вверх согласно изображению, снять его с топливной форсунки.

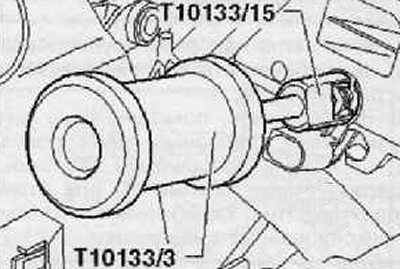

4. Навинтить ударник «T10133/3» на съемник «T10133/15».

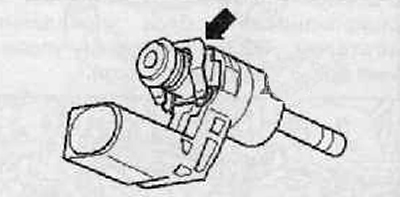

5. Вставить съемник - T10133/15- в канавку (стрелка) на топливной форсунке, как показано на рисунке ниже.
6. Осторожными ударами следует вытащить топливную форсунку, как показано на рисунке ниже.
Установка

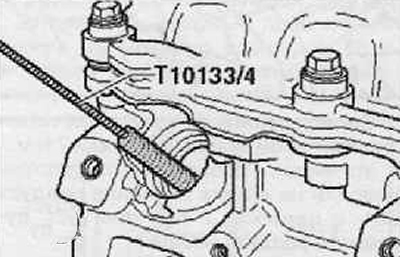

1. Отверстия для топливных форсунок в головке блока цилиндров следует основательно вычистить нейлоновой щеткой «T10133/4».
2. Проверить пластмассовое опорное кольцо на повреждение; в случае надобности заменить его.

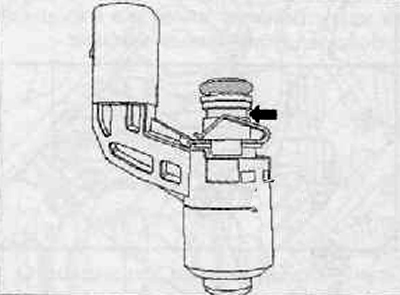

3. После каждого извлечения топливных форсунок следует заменить упругую деталь (стрелка) и уплотнительное кольцо из тефлона, как показано на рисунке ниже.
4. Заменить уплотнительные кольца круглого сечения между топливной форсункой и нижней частью впускного коллектора и смазать их тонким слоем свежего моторного масла.
Примечание. Уплотнение из тефлона топливной форсунки нельзя смазывать ни маслом ни консистентной смазкой.
5. Вдавить топливную форсунку рукой в отверстие головки блока цилиндров до упора.
Примечание. Топливная форсунка должна быть легкоустанавливаемой, при необходимости следует еще подождать чтобы уплотнительное кольцо стянулось.
6. Соблюдать правильную установку и правильное положение для сборки топливных форсунок в головке блока цилиндров.
7. Надев нижнюю часть впускного коллектора осторожно на топливные Форсунки, затянуть крепежные винты с приложением момента затяжки 20 Нм.
8. Установить впускной трубопровод.
