Примечание.
- Необходимые приспособления, специальные контрольные и измерительные приборы, а также вспомогательные средства:
- - Емкость для сбора моторного масла.
- - Клещи для хомутов.
Снятие
1. Слить охлаждающую жидкость подробнее, см. соответствующий раздел в главе Система охлаждения.

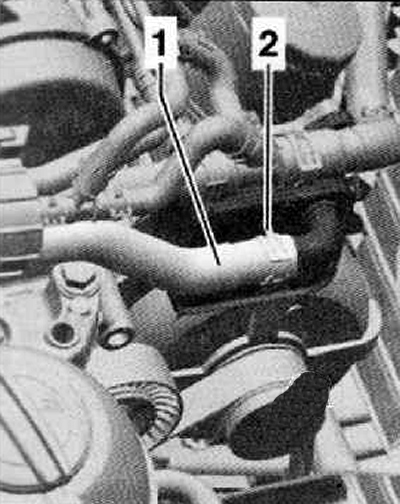

2. Отпустить пружинный хомут (2), используя специальные клещи для шлангов, отсоединить шланг для охлаждающей жидкости (1), показанный на рисунке ниже.
3. Выкрутить четыре крепежных винта масляного радиатора, извлечь масляный радиатор, как показано на рисунке ниже.
Установка
Примечание. Поврежденное уплотнение следует заменить.
1. Установить масляный радиатор (2) в кронштейн крепления, затянуть накрест крепежные винты с приложением момента 8 Нм + повернуть их дополнительно на 90° (¼ оборота), как показано на рисунке ниже.

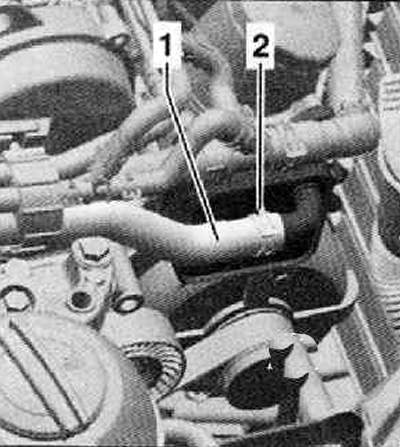

2. Насунув шланг для охлаждающей жидкости (1) на присоединительный патрубок масляного радиатора, прикрепить его пружинным хомутом (2), как показано на рисунке ниже.
3. Заправив систему охлаждения, удалить из нее воздух.
4. Проверить уровень охлаждающей жидкости в расширительном бачке и, в случае надобности, долить охлаждающую жидкость.
Примечание. В случае замены масляного радиатора необходимо сменить охлаждающую жидкость.
