Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Прижимное приспособление «Т10172».
Снятие
1. Снять масляный поддон (подробнее, см. соответствующий раздел в данной главе).

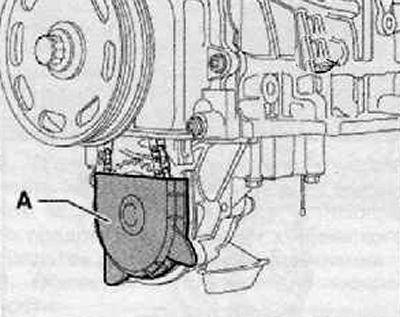

2. Снять крышку звездочки цепной передачи масляного насоса (А), показанную на рисунке ниже.

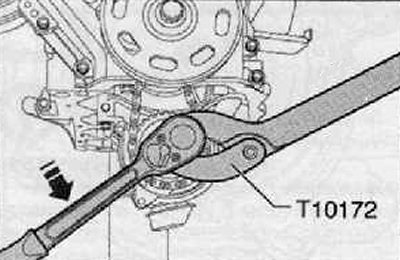

3. Придержать звездочку цепной передачи масляного насоса прижимным приспособлением «Т10172».
4. Ослабить крепежный винт звездочки цепной передачи, как показано на рисунке ниже.
Примечание. Не выкручивать винт крепления окончательно.

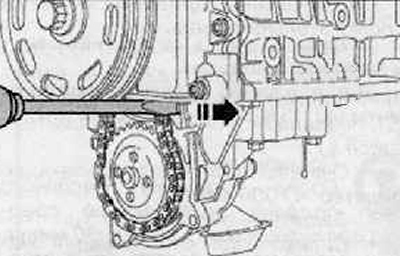

5. Прижать натяжное устройство цепи отверткой (по направлению стрелки).
6. Выкрутить крепежный винт звездочки цепной передачи.
7. Снять звездочку цепной передачи с масляного насоса и с цепи, как показано на рисунке ниже.

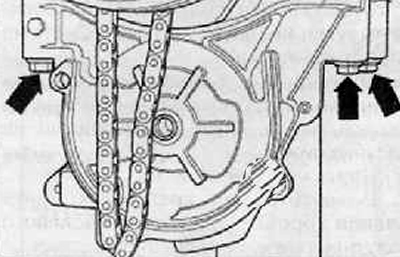

8. Выкрутить винты крепления масляного насоса (стрелки), показанные на рисунке ниже.
9. Снять масляный насос с блока цилиндров в сборе.
Установка

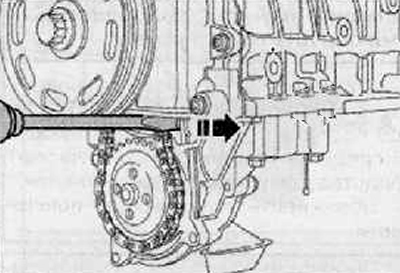

1. Прижать натяжное устройство цепи отверткой (по направлению стрелки), как показано на рисунке ниже.
2. Установить звездочку цепной передачи в цепь и затем на вал масляного насоса.

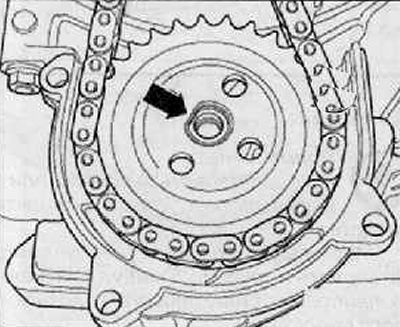

3. Убедиться в том, что звездочка цепной передачи на валу масляного насоса (стрелка) установлена должным образом. как показано на рисунке ниже.
4. Вкрутить новый крепежный винт звездочки цепной передачи.
5. Придерживать звездочку цепной передачи прижимным приспособлением «Т10172», показанным на рисунке ниже.

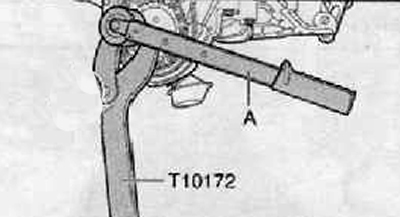

6. Установить динамометрический ключ (А), как показано на рисунке ниже.
7. Затянуть крепежный винт с приложением момента 20 Нм и повернуть дополнительно на 90° (¼ оборота).

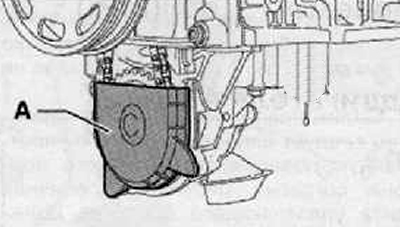

8. Установить крышку звездочки цепной передачи масляного насоса (А), как показано на рисунке ниже.
9. Установить масляный поддон.
