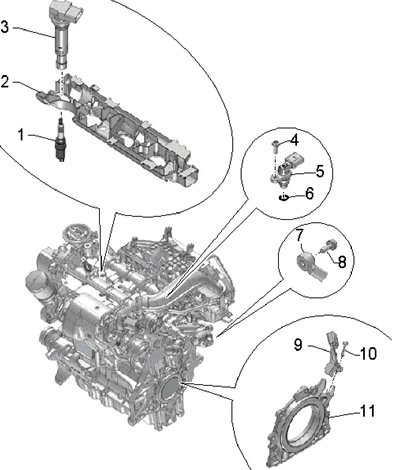

7.1а Детали системы зажигания моделей 1.4 л
1 Свеча зажигания, 30 Нм
2 Направляющая электропроводки, 5 Нм
3 Катушка зажигания
4 Болт, 10 Нм
5 Датчик CMP "G40"
6 Уплотнительное кольцо
7 Датчик детонации №1 "G61"
8 Болт, строго 20 Нм
9 Датчик СКР "G28"
10 Невыпадающий болт, 5 Нм
11 Задний уплотнительный фланец коленчатого вала, с ротором датчика 9

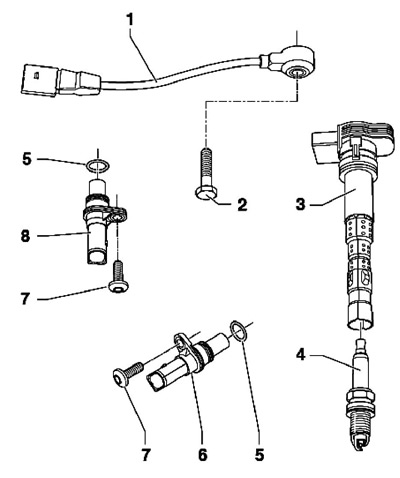

7.1b Детали системы зажигания моделей 1.8 и 2.0 л
1 Датчик детонации №1 "G61", на передней стороне блока цилиндров, под впускным трубопроводом
2 Болт, строго 20 Нм
3 Катушка зажигания
4 Свеча зажигания, 30 Нм
5 Уплотнительное кольцо, подлежит замене
6 Датчик СКР "G28", спереди снизу слева блока цилиндров
7 Болт, подлежит замене, 8 Нм, затем дотяните на угол 90°
8 Датчик СМР "G40", спереди в крышке головки цилиндров

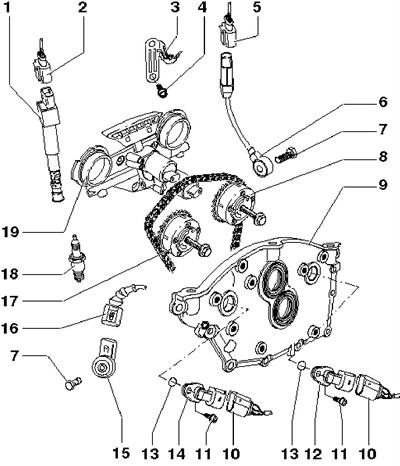

7.1с Детали системы зажигания моделей 3.6 л
1 Катушка зажигания
2 Разъём, чёрный
3 Кронштейн разъёма 5
4 Болт, 20 Нм
5 Разъём датчика 6, чёрный, 3-контактный
6 Датчик детонации №1 "G61", на стороне выпуска
7 Болт, строго 20 Нм
8 Регулятор фаз выпускного распределительного вала (с меткой "32А"), с ротором датчика 12
9 Крышка
10 Разъём датчика 12, чёрный, 3-контактный
11 Болт, 8 Нм
12 Датчик СМР №2 "G163", на стороне выпуска
13 Уплотнительное кольцо
14 Датчик СМР "G40", на стороне впуска
15 Датчик детонации №2 "G66", на стороне впуска
16 Разъём датчика 15, чёрный, 2-контактный
17 Регулятор фаз впускного распределительного вала (с меткой "24Е"), с ротором датчика 14
18 Свеча зажигания, 18 Нм
19 Корпус регулировки фаз ГРМ
2. Описание замены свечей зажигания приведено в Разделе 14 Главы 1.
(Оригинальный текст расположен на: SKODABOOK.ru)
3. Для снятия катушки зажигания снимите крышку двигателя и подденьте катушку съёмником Т10094А (на двигателе 1.4 л, см. иллюстрацию 7.3а), Т10095А (на двигателе 3.6 л, см. иллюстрацию 7.3b), или Т40039 (на двигателях 1.8 и 2.0 л). Затем разъедините разъём катушки. На двигателях 1.4 и 3.6 л для снятия фиксации разъёма используйте приспособление Т10118 (смотрите иллюстрацию).
4. Установка производится в обратной последовательности. Когда устанавливаются новые свечи зажигания и остаются старые катушки зажигания, на разъём катушки зажигания со стороны свечи следует нанести валик герметика G 052 141 А2 диаметром 1-2 мм (см. иллюстрацию 14.5 Главы 1). Эта смазка предотвращает прилипание уплотнения разъёма к свече.
Замечание: На новых катушках зажигания разъём под свечу зажигания уже смазан.
Подсоединяйте проводку в прежних местах и укладывайте проводку так, как это было сделано до снятия.
