Внимание: Свечи зажигания следует заменять только на холодном или слегка тёплом двигателе. Выворачивание свечей на горячем двигателе может повлечь повреждение резьбы в головке цилиндров.
1. Детали установки свечей зажигания указаны в Разделе 7 Главы 5. Типы применяемых свечей и их межэлектродные зазоры указаны в Спецификациях к Главе 5.
2. Непосредственно на каждую свечу установлена катушка зажигания. Поэтому для снятия свечи зажигания следует снять с неё катушку зажигания (см. Раздел 7 Главы 5). Если полное снятие катушки не требуется, её разъём можно не разъединять, но предварительно следует высвободить проводку катушки из держателей, чтобы она не натягивалась.
3. Для выворачивания свечей зажигания используйте специальный длинный свечной ключ, например №3122В.
4. Оцените состояние свечей зажигания (см. иллюстрированную вставку). При необходимости исправьте возможные неполадки, о которых можно судить по состоянию свечей. Угольные отложения на электродах можно удалить сжатым воздухом под давлением, не используйте для этой цели проволочную щётку. Проверка и регулировка межэлектродного зазора в интервалах между заменой свечей не требуется.
5. Когда устанавливаются новые свечи зажигания и остаются старые катушки зажигания, на разъём катушки зажигания со стороны свечи следует нанести валик герметика G 052 141 А2 диаметром 1-2 мм (см. сопр. иллюстрацию). Эта смазка предотвращает прилипание уплотнения разъёма к свече.

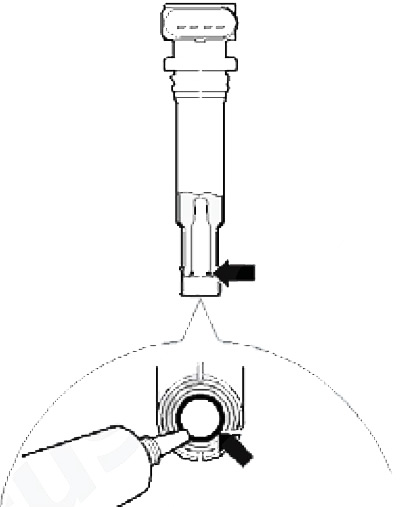

14.5 Схема нанесения смазки на разъём катушки зажигания
Замечание: На новых катушках зажигания разъём под свечу зажигания уже смазан.
6. Установка производится в обратной последовательности. Затягивайте свечи зажигания с указанным в Спецификациях усилием; подсоединяйте проводку в прежних местах и укладывайте проводку так, как это было сделано до снятия.

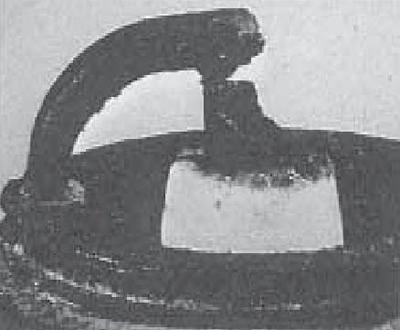

Угольные отложения
Симптомы: Наличие сажи указывает на переобогащение топливновоздушной смеси или слабую интенсивность искры. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.
Рекомендации: Проверьте не забит ли воздухоочиститель. Попробуйте использовать свечи с более длинным изолятором, что повышает сопротивляемость загрязнению.

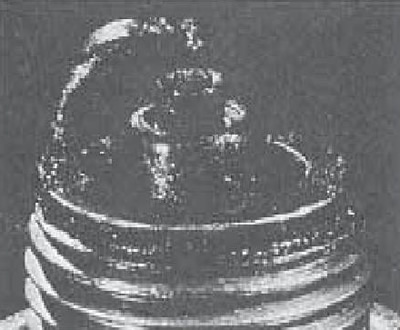

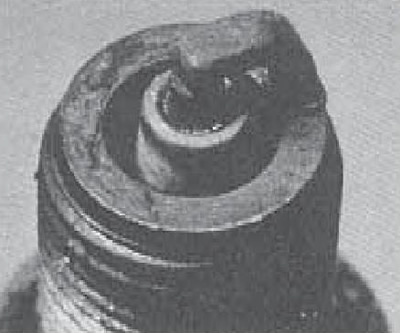

Замасливание
Симптомы: Замасливание свечи вызывается износом маслоотражательных колпачков. Масло попадает в камеру сгорания через изношенные направляющие клапанов или поршневые кольца. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.
Рекомендации: Произведите механические восстановительные работы и замените свечи.

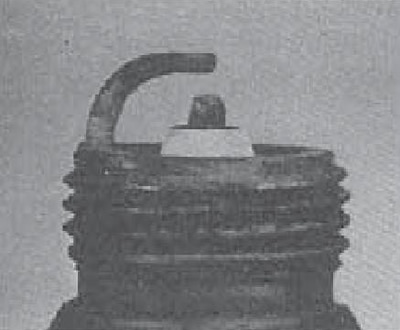

Перегрев
Симптомы: Пористый, белый изолятор, эрозия электродов и отсутствие каких-либо отложений. Приводит к сокращению срока службы свечи.
Рекомендации: Проверьте соответствует ли требованиям Спецификаций калильное число установленных свечей, правильно ли выставлен угол опережения зажигания, не подаётся ли слишком бедная топливновоздушная смесь, нет ли утечек вакуума впускного трубопровода и не заклинены ли клапаны. Проверьте так же уровень охладителя и не закупорен ли радиатор.
Слишком раннее зажигание
Симптомы: Электроды оплавлены. Изолятор имеет белый цвет, но может быть и загрязнён вследствие пропусков зажигания или попадания в камеры сгорания посторонних частиц. Может привести к выходу двигателя из строя.
Рекомендации: Проверьте калильное число установленных свечей, угол опережения зажигания, качество смеси (не слишком ли обеднена), не закупорена ли система охлаждения и нормально ли функционирует система смазки.

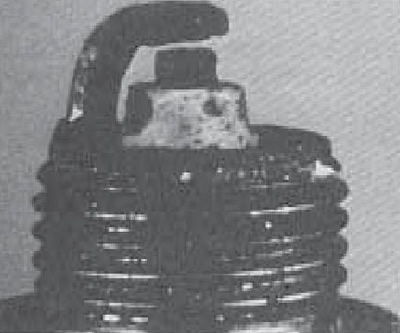

Электропроводящий глянец
Симптомы: Изолятор имеет желтоватый цвет и полированный вид. Говорит о внезапном повышении температуры в камерах сгорания при резком ускорении. Обычные отложения при этом оплавляются, приобретая вид лакового покрытия. Приводит к пропускам зажигания при высоких скоростях движения.
Рекомендации: Смените свечи (более холодные, при сохранении манеры езды).

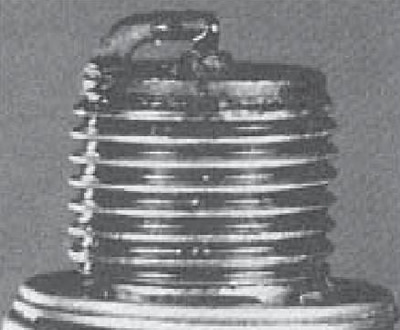

Замыкание электродов
Симптомы: Отходы продуктов сгорания попадают в межэлектродное пространство. Твёрдые отложения скапливаются, образуя перемычку между электродами. Приводит к отказу зажигания в цилиндре.
Рекомендации: Удалите отложения из межэлектродного пространства.

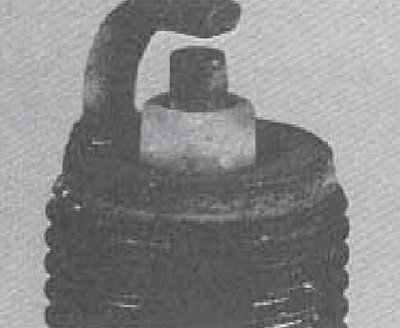

Нормальное состояние свечи
Симптомы: Серо-коричневый цвет и лёгкий износ электродов. Калильное число свечей соответствует типу двигателя и общему его состоянию.
Рекомендации: При замене свечей устанавливайте свечи того же типа.

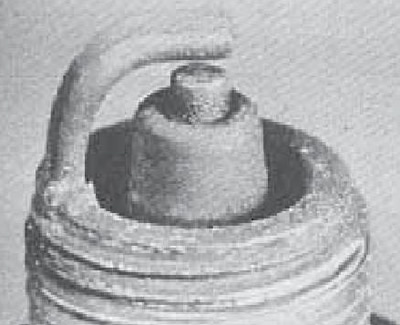

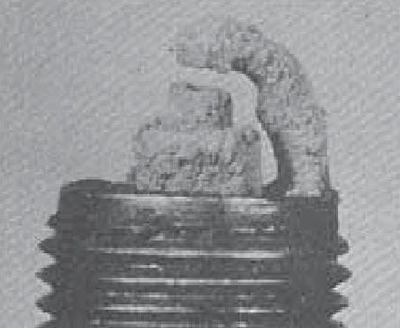

Пеплообразование
Симптомы: Мягкие коричневатого цвета отложения на одном или обоих электродах свечи. Источником их образования являются применяемые присадки к маслу и/или топливу. Чрезмерное накопление может привести к изоляции электродов и вызвать пропуски зажигания и нестабильную работу двигателя при ускорении.
Рекомендации: При быстром накоплении отложений поменяйте маслоотражательные колпачки, что предотвратит попадание масла в камеры сгорания. Попробуйте сменить марку топлива.

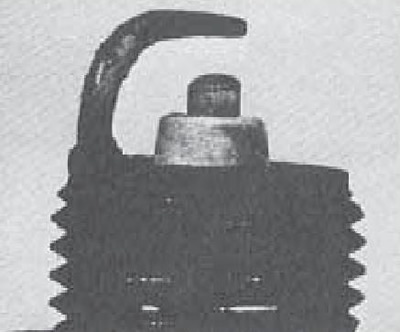

Износ
Симптомы: Скругление электродов с небольшим скоплением отложений на рабочем конце. Цвет нормальный. Приводит к затруднению запуска двигателя в холодную влажную погоду и повышению расхода топлива.
Рекомендации: Поменяйте свечи на новые, того же типа.
Детонация
Симптомы: Изоляторы могут оказаться сколотыми или треснутыми. К повреждению изолятора может привести также неаккуратная техника регулировки свечного зазора. Может привести к повреждению поршней.
Забрызгивание
Симптомы: После пропусков зажигания в течение длительного промежутка времени отложения могут разрыхляться при сохранении рабочей температуры в камере сгорания. При высоких скоростях отложения хлопьями отрываются от поршня и налипают на горячий изолятор, вызывая пропуски зажигания.
Рекомендации: Замените свечи или зачистите и установите на место старые.

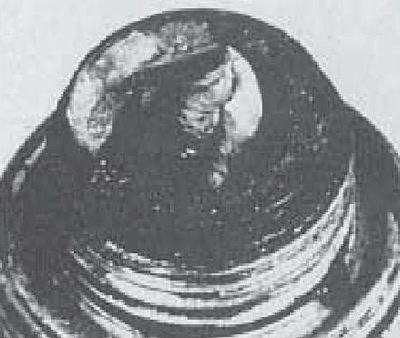

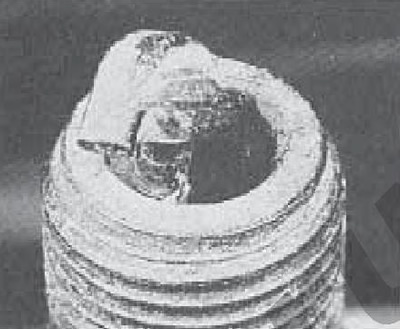

Механические повреждения
Симптомы: Могут быть вызваны попаданием посторонних материалов в камеру сгорания или возникнуть при ударе поршня о слишком длинную свечу. Приводят к отказу функционирования цилиндра и к повреждению поршня.
Рекомендации: Удалите из двигателя посторонние частицы и/или замените свечи.
