Оглавление: Датчик детонации ⬇ Датчик оборотов и положения…⬇
Многие из датчиков системы управления двигателем выдают информацию, используемую как системой питания, так и системой зажигания. В настоящем Разделе рассматриваются лишь те из датчиков, которые определяют функционирование исключительно системы зажигания.
Подробная информация обязательном порядке прочим датчикам приведена соответствующих Частях Главы Система питания. К ним относятся датчик температуры охлаждающей жидкости, датчик температуры/давления всасываемого воздуха и потенциометр дроссельной заслонки с вмонтированным в него датчиком-выключателем стабилизации оборотов холостого хода.
Датчик детонации
Снятие
1. Отсоедините отрицательный провод от батареи.
2. Датчик установлен в задней части блока цилиндров. Доступ к нему сверху крайне ограничен (в особенности на моделях 1.6 л). если датчик оборудован термозащитным экраном, прутковым ключом выверните болт крепления последнего.
 |
 |

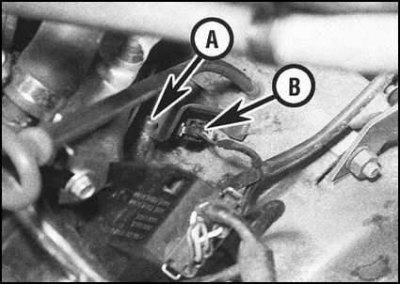

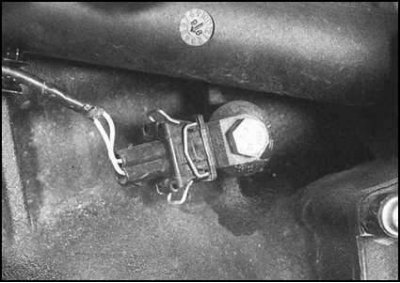

3. Рассоедините разъем электропроводки датчика детонации.
4. Выверните крепежный болт и снимите датчик.
Установка
Установка производится в обратном порядке. Крепежный болт должен быть затянут строго с требуемым усилием - от этого зависит исправность функционирования датчика.
Датчик оборотов и положения коленчатого вала
Система Bosch Mono-Motronic
1. Датчик установлен сверху на картере РКПП.

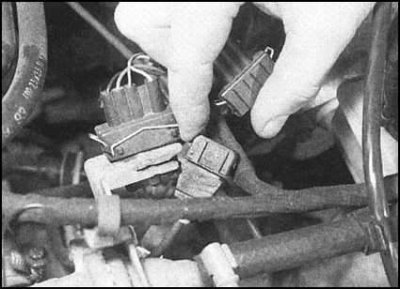

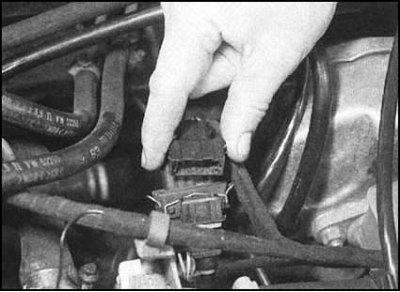

2. Рассоедините 3-контактный электрический разъем, расположенный в кронштейне, закрепленном на кожухе термостата. Высвободите штекер разъема из кронштейна.
 |
 |

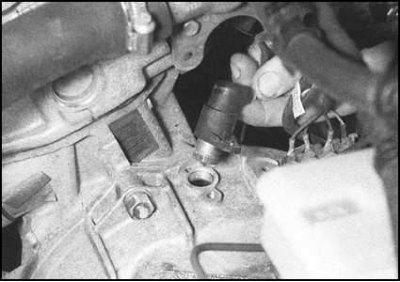

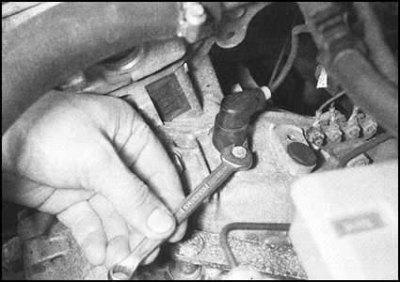

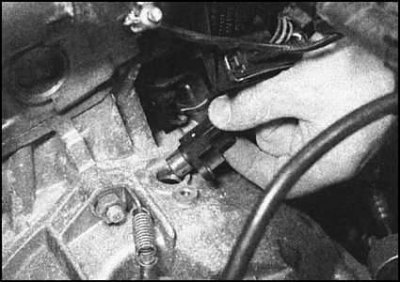

3. Выверните крепежный болт и извлеките датчик из своего посадочного гнезда в картере коробки передач. Проверьте рабочий элемент датчика на наличие признаков повреждений или забрасывания грязью.
 |
 |
Simos 2P
1. Установка производится в обратном порядке. Предварительно тщательно очистите датчик от грязи. Крепежный болт затяните с требуемым усилием.

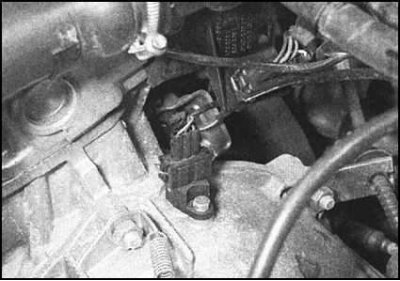

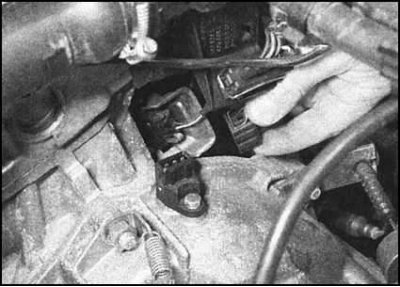

2. Процедуры снятия и установки датчика оборотов и положения коленчатого вала в системе Simos 2P аналогичны таковым, описанным для системы Mono-Motronic. Единственное отличие заключается в том, что разъем электропроводки в данном случае установлен непосредственно сверху на датчике.
 |
 |
Magneti-Marelli 1AV
В данной системе используется датчик Холла, вмонтированный в сборку распределителя. Так как для проведения замены датчика необходимо разобрать распределитель, выполнение данной правильнее будет поручить квалифицированным специалистам автосервиса.
