Замечание: Перед установкой деталей удостоверьтесь в целостности их фиксаторов.
1. Для снятия верхней накладки стойки А (2 на иллюстрации) отцепите её фиксаторы (1) от стойки, начиная с нижнего.

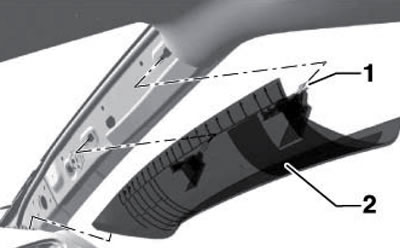

17.1. Фиксаторы правой верхней накладки стойки А
2. Для снятия нижней накладки стойки A (1 на иллюстрации) снимите рычаг отпирания капота (только на левой стороне, см. Раздел 7), выверните винт (2, 1.5 Нм, только на левой стороне) и вытяните накладку из фиксаторов (3).

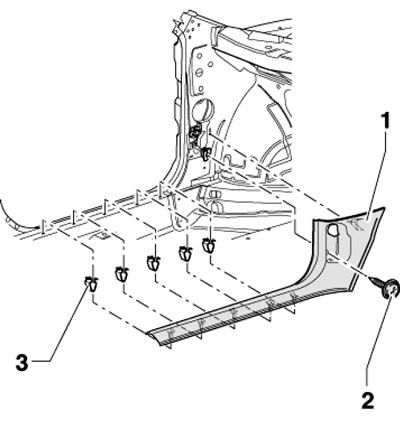

17.2. Снятие левой нижней накладки стойки А
3. Для снятия верхней накладки стойки В (1 на иллюстрации) выверните болт нижнего анкера ремня безопасности (35 Нм), снимите заглушку (3) и выверните расположенный за ней винт (2, 2.5 Нм). Затем высвободите накладку (1) из уплотнителей дверей и снимите её со стойки В (6), протянув через накладку ремень безопасности (4).

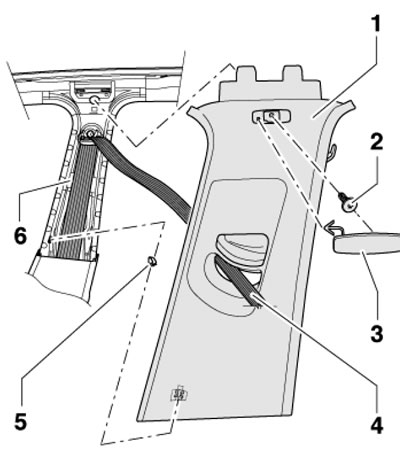

17.3. Снятие верхней накладки стойки В
4. Для снятия нижней накладки стойки В частично ослабьте верхнюю накладку стойки В (см. параграф 3) и отделите её нижний край от стойки В. Вытяните верхний край нижней накладки (1 на иллюстрации) из фиксаторов, а затем потяните её вверх (стрелка) и разъедините разъём (3) датчика объёма салона (только на левой стороне).

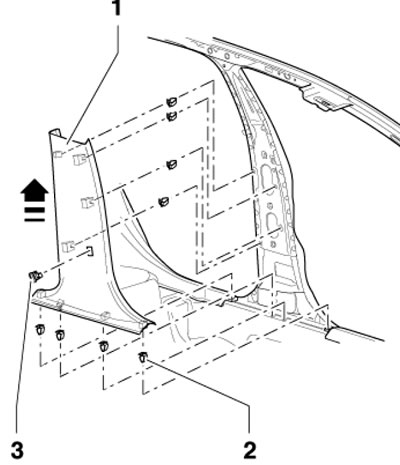

17.4. Снятие нижней накладки стойки В
Данные взяты с этого портала www.SKODABOOK.ru
5. Для снятия верхней накладки стойки С (1 на иллюстрации) снимите заглушку (3), выверните расположенный за ней болт (2, 2.5 Нм) и высвободите накладку из уплотнителей дверей.

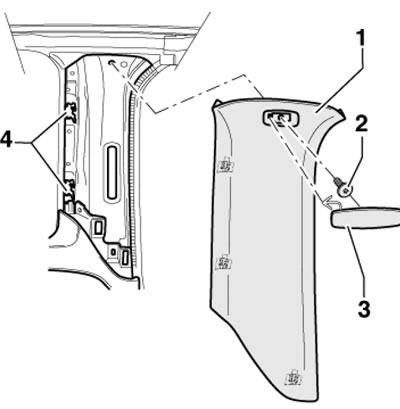

17.5. Снятие верхней накладки стойки С

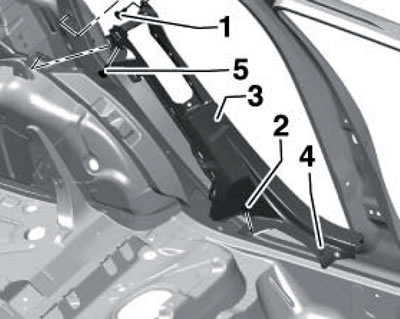

6. Для снятия нижней накладки стойки С (3 на иллюстрации) снимите боковую отделку багажного отделения (см. параграф 9), снимите спинки задних сидений и напольное покрытие под задними сиденьями. На моделях без боковых подушек безопасности выверните болт (5, 1.5 Нм), а на моделях с боковыми подушками безопасности снимите эти подушки. Выверните болт (1, 1.5 Нм), высвободите фиксатор (2), ослабьте верхний край накладки (3) и снимите её.
17.6. Снятие нижней накладки стойки С
7. Для снятия верхней накладки стойки D (1 на иллюстрации) отцепите её фиксаторы (2) от стойки.

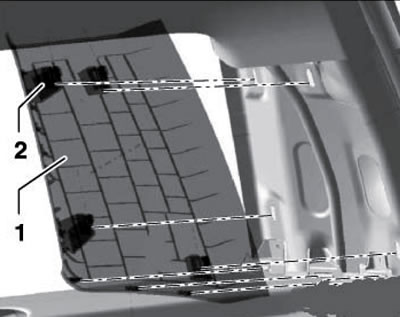

17.7. Фиксаторы верхней накладки стойки D
8. Для снятия накладки порога двери задка (1 на иллюстрации) поднимите напольное покрытие, выверните винты (3, 2 Нм) и отожмите фиксаторы (2) накладки от порога.

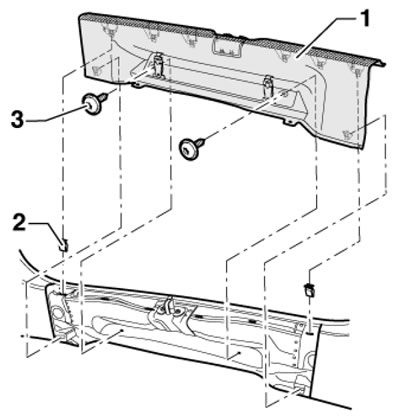

17.8. Фиксаторы накладки порога двери задка
9. Детали крепления боковой отделки багажного отделения указаны на иллюстрации. Для снятия кронштейна CD-чейнджера снимите CD-чейнджер, корпус (19) и накладку (9), а затем выверните болты (2). Для снятия откидного крюка снимите панель (9) и выверните болт (16). Для снятия держателя крюков подденьте пластиковым клином и снимите крышку (14), а затем выверните болты (15). Далее описывается снятие боковой накладки (9).

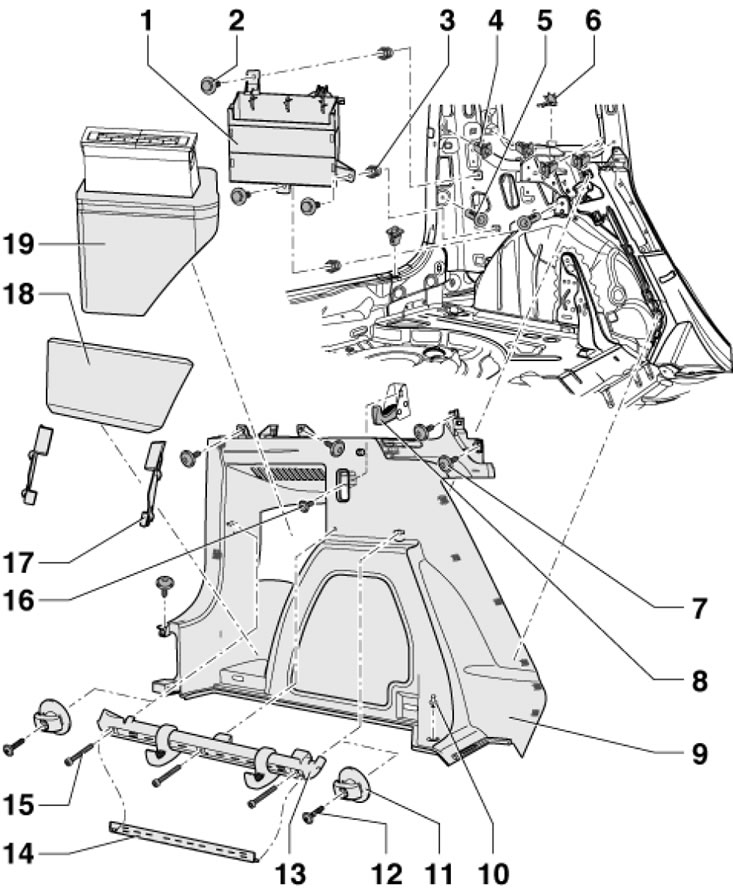

17.9. Детали установки боковой отделки багажного отделения 1. Кронштейн CD-чейнджера; 2. Болт, 4 Нм; 3,5. Закладная гайка; 4. Регулировочная гайка; 6. Фиксатор; 7. Болт, 2.5 Нм; 8. Откидной крюк; 9. Боковая отделка; 10. Фиксатор; 11. Крюк; 12. Болт крюка 11, 2 Нм; 13. Держатель крюков; 14. Накладка держателя 13; 15. Болт, 5 Нм; 16. Болт, 7 Нм; 17. Направляющие; 18. Крышка вещевого отделения, держится в направляющих 17; 19. Корпус CD-чейнджера
10. Снимите накладку порога двери задка, а также верхние накладки стоек С и D (см. соответствующие параграфы выше).
11. Выверните винты (7 на иллюстрации 17.9) и снимите нижний анкер ремня безопасности. При наличии снимите держатель крюков (13), крюк (11) и складной крюк (8). Извлеките фиксатор (10), отцепите боковую накладку (9) и протяните через неё ремень безопасности.
