Снятие и установка отделки дверей (Skoda Yeti 5L)

Боковые двери

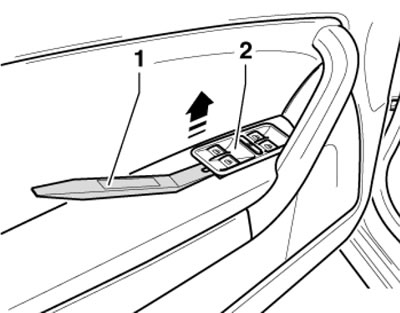

1. Отцепите блок переключателей (2 на иллюстрации) в направлении стрелки при помощи пластикового клина (1) и разъедините разъём электропроводки.

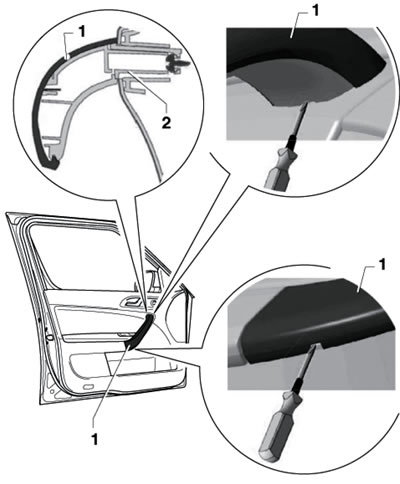

2. Вставьте отвёртку шириной не более 5 мм в прорезь под ручкой и подденьте её накладку (1 на иллюстрации). Затем вставьте эту отвёртку в прорезь вверху ручки и подденьте удерживающую лапку (2).

Замечание: Чтобы не повредить отделку двери, укладывайте между ней и отвёрткой пластиковый шпатель.

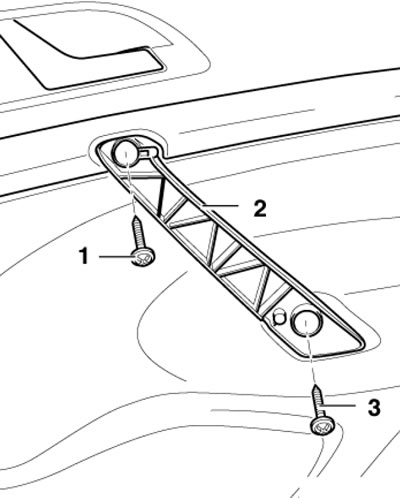

3. Выверните винты (1 и 2 на иллюстрации) внутренней ручки (3).

Замечание: При установке затягивайте винты с усилием 4 Нм.

4. Отцепите накладку высокочастотного динамика (2 на иллюстрации) и разъедините разъём (1), а затем выверните винт (стрелка).

Замечание: При установке затягивайте винты с усилием 1.1 Нм.

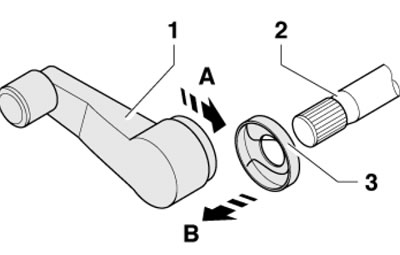

5. При наличии снимите рукоятку (1 на иллюстрации) привода стеклоподъёмника. Для этого разблокируйте проставочное кольцо (3) в направлении стрелки (А) и снимите рукоятку с вала (2) стеклоподъёмника в направлении стрелки (В).

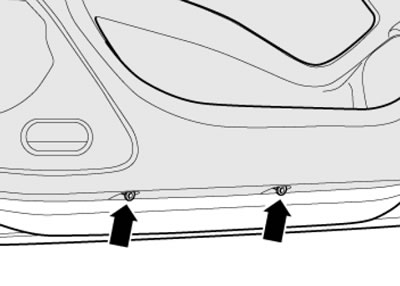

6. Выверните нижние болты накладки (смотрите иллюстрацию) и аккуратно подденьте отделку двери с фиксаторов при помощи пластикового клина. Разъедините разъёмы электропроводки и снимите отделку. Отцепите трос от внутренней ручки отпирания.

Замечание: При установке затягивайте нижние болты с усилием 1.1 Нм.

Дверь задка

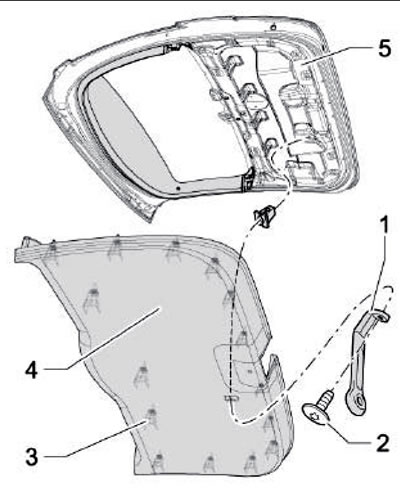

7. Для снятия нижней отделки (4 на иллюстрации) двери задка выверните болты (2, 2 Нм), ручки (1), отцепите отделку от фиксаторов (3) при помощи пластикового клина и снимите её с двери задка (5).

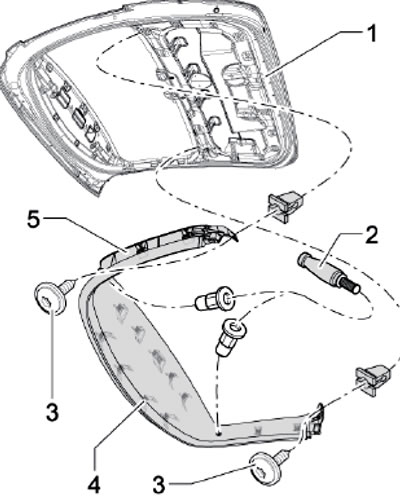

8. Для снятия верхней отделки (5 на иллюстрации) двери задка снимите накладку порога двери задка (см. Раздел 17) и нижнюю её отделку (см. параграф 7). Выверните винты (3, 2 Нм) и болт пластины багажного отделения (2, 1.5 Нм). При помощи пластикового клина высвободите отделку (5) по бокам и отцепите от фиксаторов (4).
