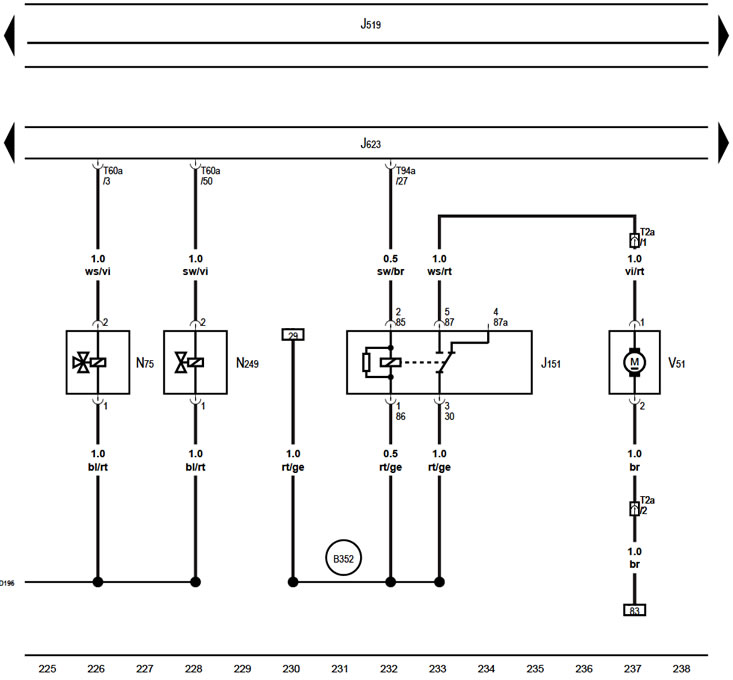

Э/м клапан регулировки давления наддува, клапан обхода турбокомпрессора, циркуляционный насос ОЖ и его реле



Э/м клапан регулировки давления наддува, клапан…


Обозначения на схемах электрооборудования находятся здесь →

[Ознакомьтесь с оригиналом на сайте: Skodabook.ru]
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья проверена: Комиссаров Тимур
