Uklanjanje
1. Skinite oblogu stražnjih vrata (za više detalja pogledajte odgovarajući odjeljak u ovom poglavlju).
2. Skinite poklopac stražnjih vrata (za više detalja pogledajte odgovarajući odjeljak u ovom poglavlju).

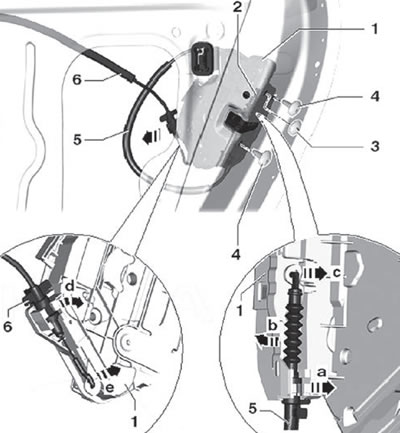

3. Odvrnite vijke za montažu (4) prikazane na donjoj slici. 4. Uklonite bravu za zaključavanje (1) s vrata (2) kao što je prikazano na donjoj slici.
5. Odspojite Bowdenovu sajlu s nosača. Da biste to učinili:
- Okrenite Bowdenovu sajlu (5) za 45° i uklonite je s nosača (strelica a), kao što je prikazano na slici ispod.
- Okrećite Bowdenovu sajlu strelica "b" dok se ne može izvaditi iz zasuna na bravi vrata (1) (strelica c), kao što je prikazano na donjoj slici.
6. Odspojite Bowdenovu sajlu od unutarnjeg upravljačkog mehanizma. Da biste to učinili:
- Okrenite Bowdenovu sajlu (6) pod kutom od 45° i uklonite je s nosača kao što je prikazano na donjoj slici.
- Okrenite kabel (strelica d) dok se ne bude mogao izvući iz hvatišta na zasunu za zaključavanje (1) (strelica e).
Montaža
1. Ugradnja se provodi obrnutim redoslijedom od uklanjanja.
2. Ugradite i zategnite pričvrsne vijke (4) momentom pritezanja od 18 Nm.
Napomena: Provjerite funkciju brave vrata i po potrebi pravilno podesite Bowdenove sajle, inače se vrata možda neće otvoriti nakon zatvaranja.
