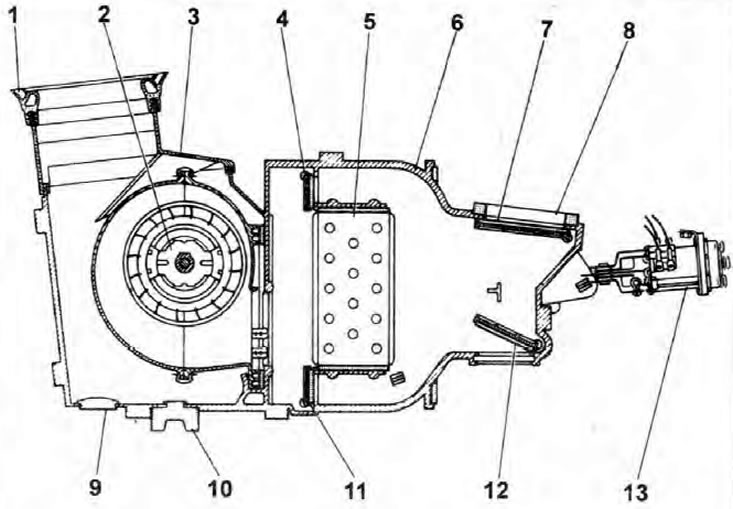

Блок отопителя — снятие и установка (Skoda Favorit)

Примечание: См. Предупреждения, данные в Главе 1 этого Раздела, прежде чем приступать к работе.

Снятие

1. Отключите и снимите аккумулятор (см. Раздел 12).

2. Слейте жидкость из системы охлаждения (см. Раздел 1). Если антифриз не подлежит замене, соберите сливаемую жидкость в чистый контейнер.

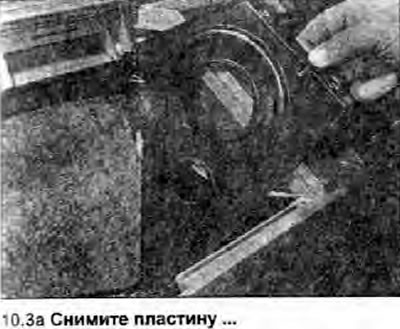

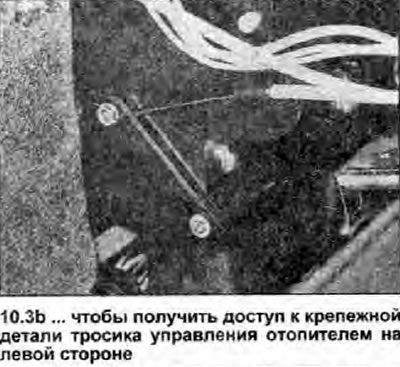

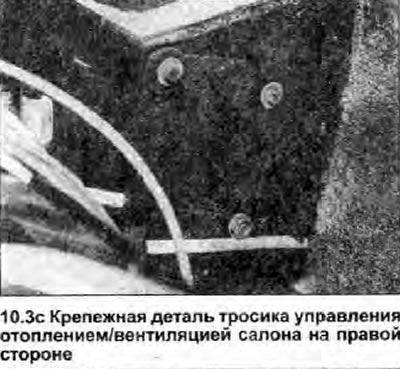

3. Отсоедините тросики от рычагов управления на блоке отопителя. Чтобы получить доступ к крепежным деталям тросика, необходимо снять панель центрального переключателя режимов отопления/вентиляции салона, бардачок и пластину на левой стороне (см. фото).

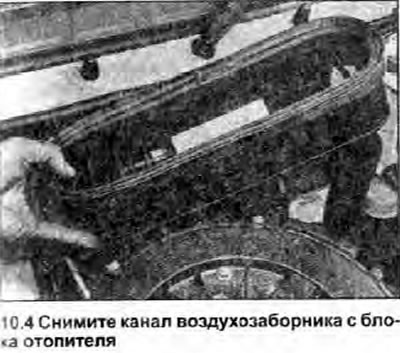

4. Работая в моторном отсеке, поднимите капал воздухозаборника от блока отопителя (см. фото).

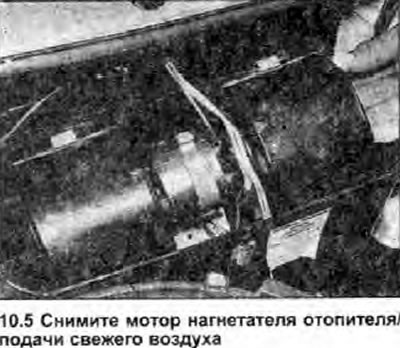

5. Блок нагнетателя/подачи свежего воздуха теперь доступен и может быть извлечен из кожуха отопителя (см. фото). При этом необходимо отключить провода от клемм нагнетателя, как только они станут доступными.

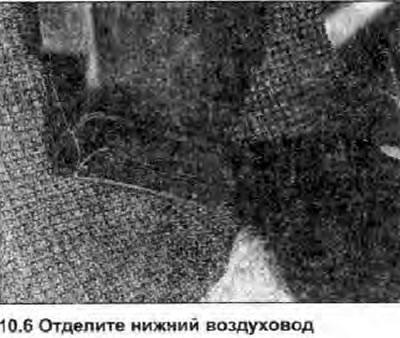

6. Отогните ковровое покрытие пола от перегородки в передней части салона, чтобы получить доступ к креплению нижнего воздуховода системы обогрева чуть выше центрального туннеля салона. Аккуратно отожмите воздуховод от отопителя (см. фото).



7. Открутите и снимите две крепежные гайки отопителя, расположенные на перегородке со стороны двигателя. Убедитесь, что все сопряженные компоненты и детали отделены от блока отопителя, и аккуратно снимите его с перегородки. Попросите при этом помощника отделить блок отопителя от верхних воздуховодов в салоне.

Установка

8. Производите установку в обратном порядке. Убедитесь, что все сопряженные компоненты и детали установлены правильно и прикреплены надежно.

9. В заключение, заполните систему охлаждения и проверьте соединения шлангов отопителя на герметичность.
