Снятие
Снимите панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей).
Внутренняя ручка двери
Выверните крепежный винт, снимите шайбу и отделите внутреннюю ручку двери от исполнительного штока замка. Снимите ручку с двери.
 |
 |
Цилиндр замка передней двери
1. Снимите внутреннюю ручку, затем аккуратно отделите от дверной рамы изоляционную пленку, обеспечив доступ к компонентам замка.

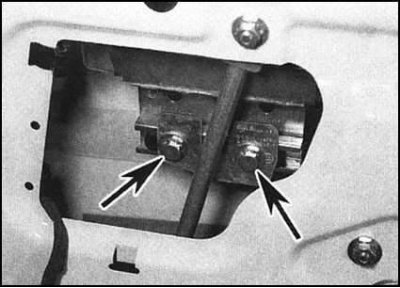

2. Опустите оконного стекло таким образом, чтобы открылся доступ к болтам его крепления к регулятору стеклоподъемника. Выверните болты, снимите шайбы, затем полностью поднимите стекло и подклейте его скотчем к раме двери.

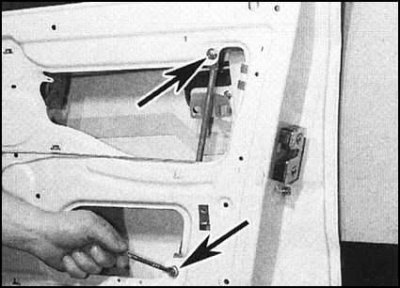

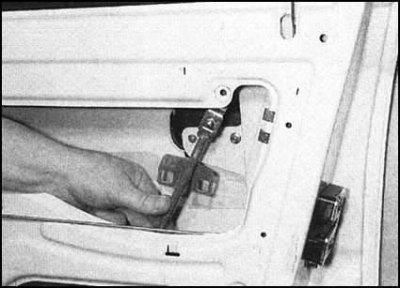

3. Отдайте гайки крепления задней стойки регулятора стеклоподъемника к двери.

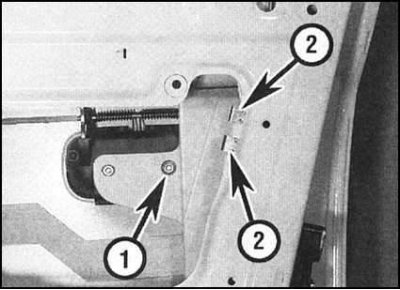

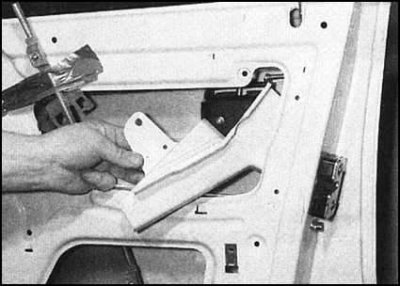

4. Отведите стойку в сторону от дверного замка.
5. Отдайте гайку, отпустите крепежные фиксаторы и снимите с двери крышку противоугонной защиты, обеспечив доступ к замковой сборки.
[Материал доступен на веб-сайте SKODABOOK]

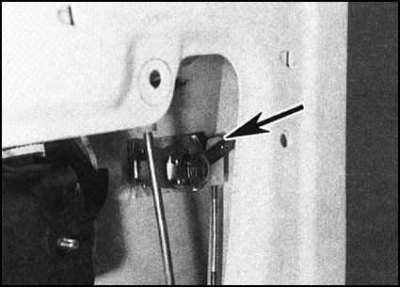

6. Отделите соединительный шток от сферического шарнира рычага замкового цилиндра.

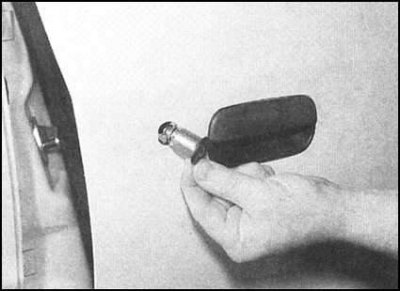

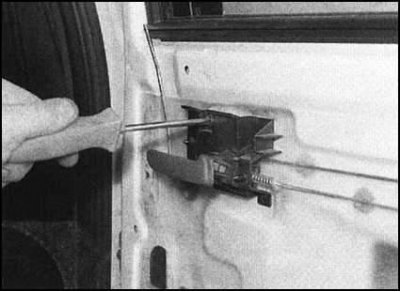

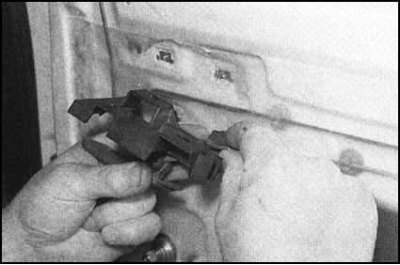

7. Сдвиньте крепежный фиксатор в одну из сторон, затем извлеките замковый цилиндр и снимите фиксатор.
 |
 |
Замок передней двери
Примечание. Замок состоит из двух секций: наружной (включающей в себя защелку) и внутренней (включающей исполнительные штоки). Снятие наружной секции может быть произведено без демонтажа отделочной панели; ниже приводится описание процедуры снятия всей замковой сборки.
1. Выполните процедуры, описанные в параграфах с 1 по 5 подраздела Цилиндр замка передней двери.

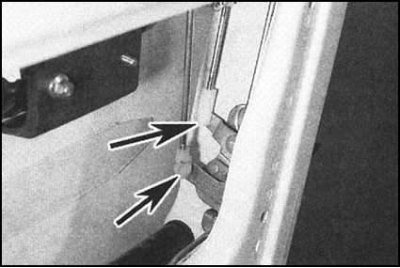

2. Отсоедините от замка сферические шарниры исполнительных штоков наружной ручки и замкового цилиндра.
3. На моделях, оборудованных единым замком, пройдитесь по электропроводке от дверного активатора до разъема и рассоедините последний. Также выверните дополнительный болт крепления к двери кронштейна внутренней секции замка, внутрь которой помещен активатор.

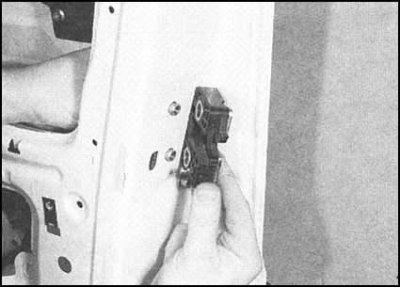

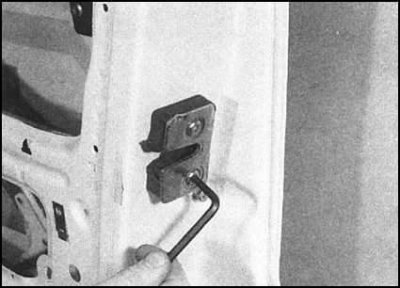

12. На всех моделях выверните два крепежных болта и снимите с двери наружную секцию сборки замка.Теперь внутренняя секция может быть извлечена из двери - постарайтесь запомнить установочные положения соединительных штоков внутренней кнопки и ручки двери.
Примечание. На оборудованных единым замком моделях дверной активатор снимается в комплекте с внутренней сборкой замка.
 |
 |
Наружная ручка передней двери
1. Выполните процедуры, описанные в параграфах с 1 по 5 подраздела Цилиндр замка передней двери.

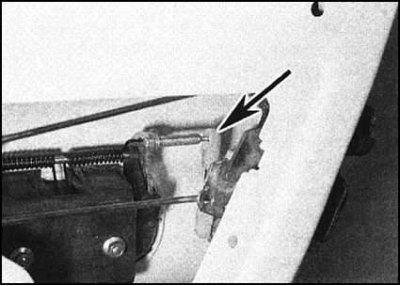

2. Отсоедините исполнительный шток от сферического шарнира наружной ручки.

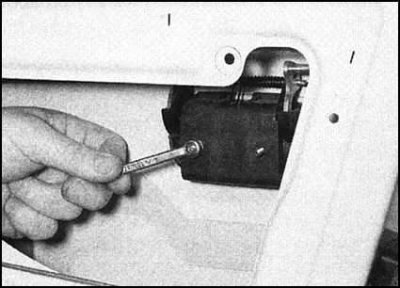

3. Отдайте крепежную гайку, снимите монтажную скобу и извлеките ручку из двери.
 |
 |
Наружная ручка задней двери

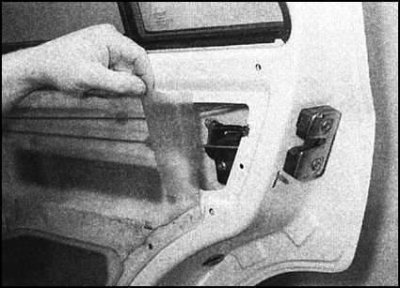

1. Аккуратно отделите от двери изоляционную пленку, обеспечив доступ к компонентам замка.

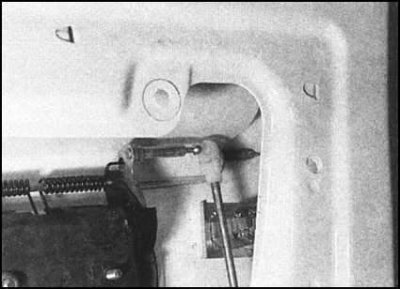

2. Отсоедините исполнительный шток от сферического шарнира наружной ручки.

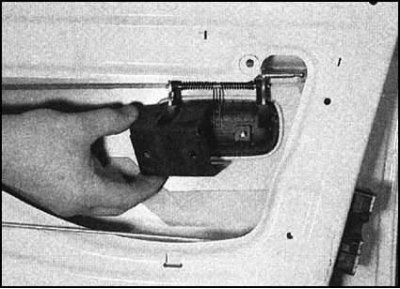

3. Отдайте крепежные гайки, снимите монтажную скобу и извлеките ручку из дверной рамы.
 |
 |
Сборка замка задней двери
Примечание. Замок состоит из двух секций: наружной (включающей в себя защелку) и внутренней (включающей исполнительные штоки). Снятие наружной секции может быть произведено без демонтажа отделочной панели; ниже приводится описание процедуры снятия всей замковой сборки.

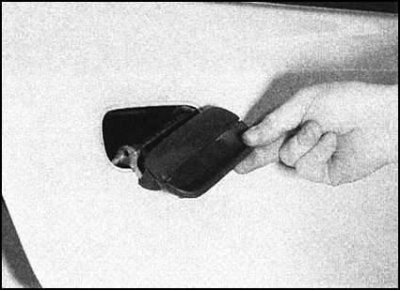

1. Снимите наружную ручку двери.
2. Выверните крепежные винты, снимите шайбы и отсоедините внутреннюю ручку двери от своего исполнительного штока. Снимите ручку с двери.
3. На моделях, оборудованных единым замком, пройдитесь по электропроводке от дверного активатора до разъема и рассоедините последний. Также выверните болт крепления кронштейна внутренней секции замка к двери.

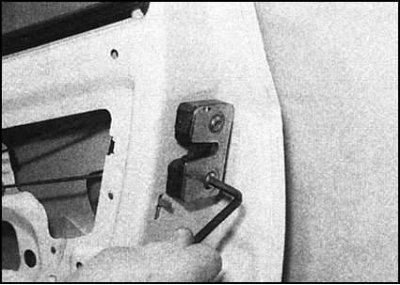

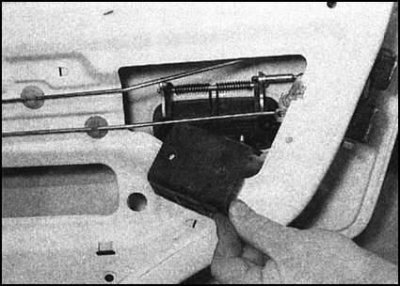

4. На всех моделях выверните два крепежных болта и снимите с двери наружную секцию замковой сборки.

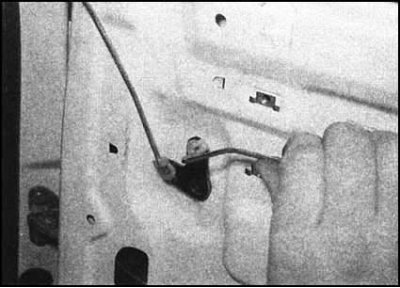

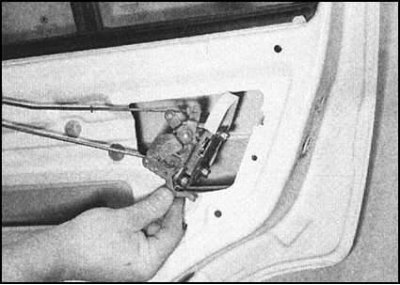

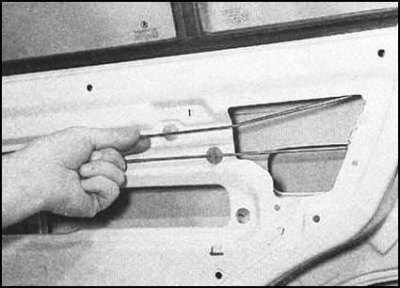

5. Отсоедините исполнительный шток от кривошипа привода внутренней кнопки, затем высвободите оба штока из двери и извлеките внутреннюю секцию замка.
Примечание. На оборудованных единым замком моделях дверной активатор снимается в комплекте с внутренней сборкой замка.
 |
 |
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Весь крепеж следует затягивать с требуемым усилием;
- b) Проследите за надежностью крепления соединительных штоков на сферических шарнирах и правильностью их регулировки. Регулировка производится путем корректировки положения на штоке наконечника. Добившись требуемого результата, прочно защелкните шток на шарнире;
- c) Прежде чем возвращать на место изоляционную пленку и устанавливать панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей) проверьте исправность функционирования замка и обеих ручек;
- d) В заключение удостоверьтесь в исправности функционирования замка и плотности закрывания двери. В случае необходимости ослабьте крепежные винты и подкорректируйте положение ударника замка. Закончив регулировку, затяните крепеж с требуемым усилием.
