Компоненты сборки передней двери
1 - Поручневая рукоятка; 2 - Винт; 3 - Внутренняя ручка; 4 - Тяга привода наружного зеркала; 5 - Места расположения фиксаторов; 6 - Накладка; 7 - Кнопка выключения замка; 8 - Изоляционная пленка; 9 - Фиксатор; 10 - Панель внутренней обивки; 11 - Карман; 12 - Крепежный фланец громкоговорителя; 13 - Громкоговоритель; 14 - Ручка привода стеклоподъемника; 15 - Панель декоративной отделки; 16 - Шайба; 17 - Защитный чехол; 18 - Винт
Снятие
Примечание. Способ фиксации и расположение крепежа панели внутренней обивки на двери варьируется в зависимости от уровня комплектации автомобиля и могут отличаться от приведенных в настоящем Разделе.
Отсоедините отрицательный провод от батареи.
Передняя дверь
1. Компоненты дверной сборки представлены на иллюстрации.

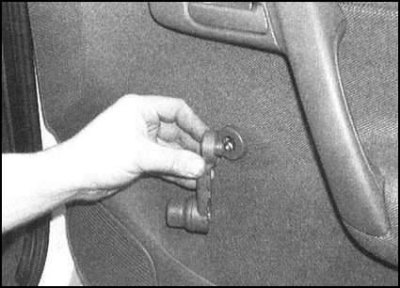

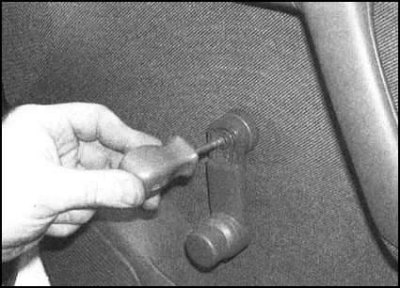

2. На моделях с ручным приводом стеклоподъемников поддев, снимите декоративную крышку ручки поднимания/опускания стекла. Выверните крепежный винт и снимите ручку со шпинделя. Снимите дистанционную шайбу.

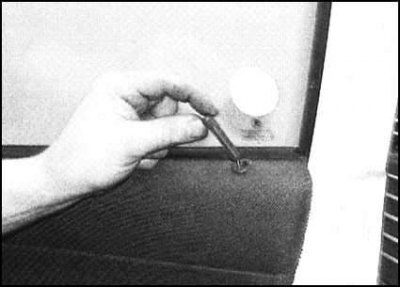

3. Выверните кнопку выключения дверного замка, отсоединив ее от исполнительного штока.
4. Поднимите внутреннюю ручку двери, затем осторожно отпустите фиксаторы и снимите с ручки панель декоративной отделки.

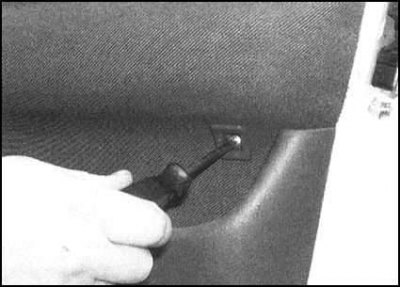

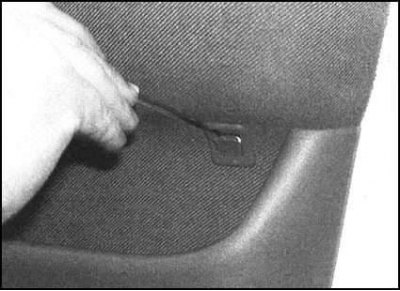

5. Выверните крепежные винты и снимите дверную ручку с панели внутренней обивки. В случае необходимости рассоедините разъем электропроводки выключателя электропривода зеркала заднего вида, как только доступ к нему откроется.
6. При соответствующей комплектации снимите декоративный колпачок и выверните винт крепления панели внутренней обивки к двери.

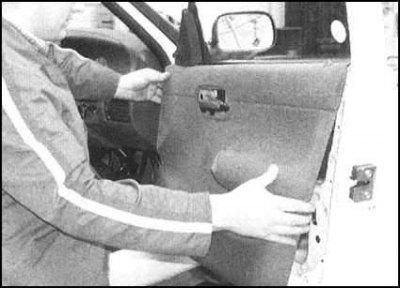

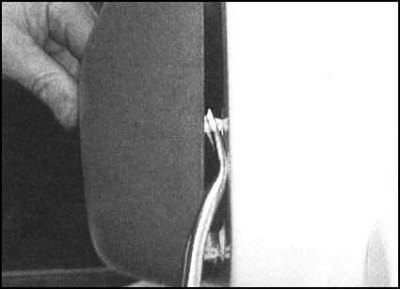

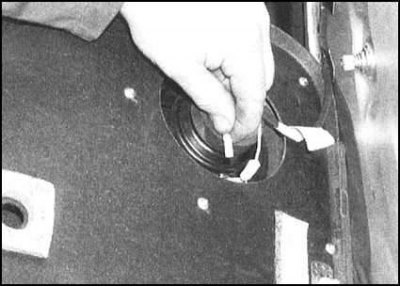

7. Аккуратно поддевая панель, высвободите ее из фиксаторов и отделите от дверной рамы. При соответствующей комплектации высвободите из панели электропроводку и рассоедините ее разъемы.
Задняя дверь
1. Выполните процедуры, описанные в параграфах со 2 по 5.
2. Аккуратно поддевая панель, высвободите ее из фиксаторов и отделите от дверной рамы.
Установка
Установка производится в обратном порядке. Прежде чем защелкивать панель в фиксаторы, удостоверьтесь в правильности прокладки и продевании в предусмотренные отверстия электропроводки (при соответствующей комплектации).
