Впускной коллектор — внешний вид (двигатель 1.4 TSI)

Главная Rapid Рапид 1 (2012-2022) Силовой агрегат Система впуска и выпуска

0

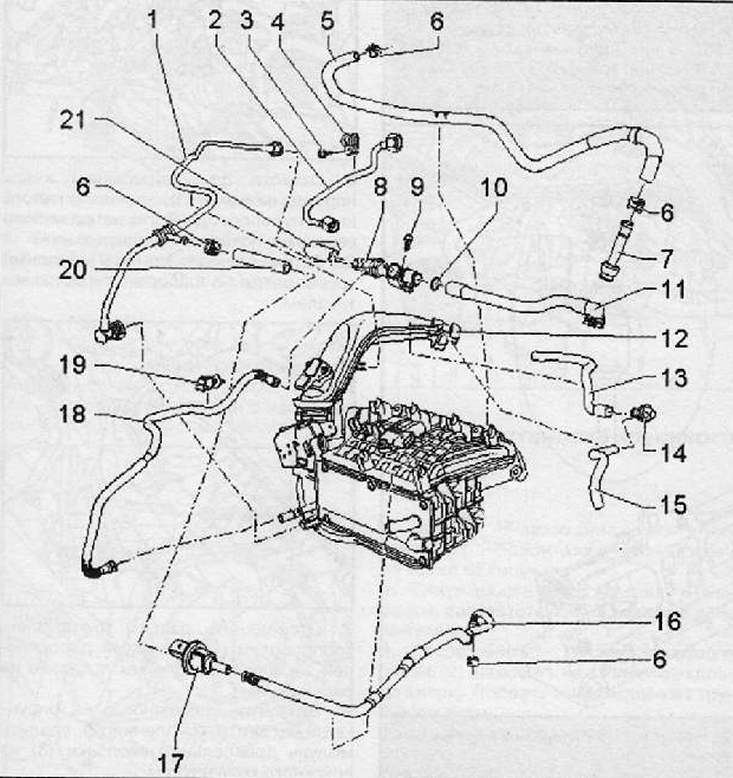

1. Соединительный шланг
2. Топливопровод
3. Винт крепления, момент затяжки 8 Нм
4. Зажим
5. Топливный шланг
6. Пружинный хомут
7. Присоединительный патрубок
8. Обратный клапан
9. Винт крепления, момент затяжки 8 Нм
10. Уплотнительное кольцо
11. Присоединительный патрубок
12. Напорная труба
13. Соединительный шланг
14. Обратный клапан
15. Соединительный шланг
16. Соединительный шланг
17. Электромагнитный клапан 1 для бачка с активированным углем -N80-
18. Соединительный шланг
19. Зажим
20. Соединительный шланг
21. Соединительный шланг

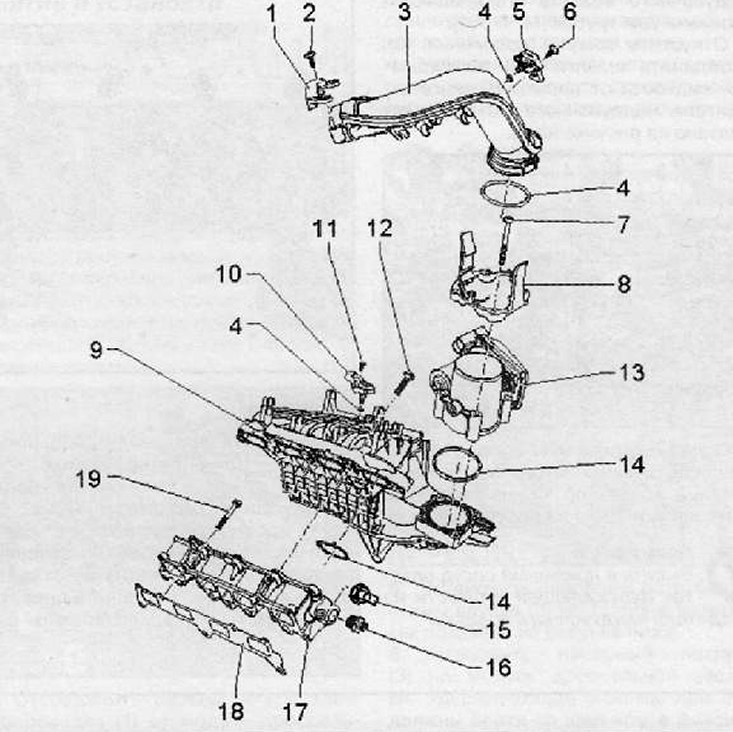

1. Крепежный зажим
2. Винт крепления момент затяжки 7 Нм
3. Напорная труба
4. Уплотнительное кольцо
5. Датчик давления наддува -G31- сдатчиком 2 температуры впускаемого воздуха -G299-
6. Винт крепления, момент затяжки 5 Нм
7. Винт крепления, момент затяжки 7 Нм
8. Адаптер (переходник)
9. Впускной коллектор с охладителем нагнетаемого воздуха
10. Датчик давления воздуха во впускном коллекторе -G7I
11. Винт крепления, момент затяжки 5 Нм
12. Болт крепления, момент затяжки 20 Нм
13. Модуль дроссельной заслонки -J338-
14. Уплотнительное кольцо
15. Датчик давления подачи топлива -G247-, момент затяжки 22 Нм
16. 90 Нм
17. Впускной коллектор — нижняя часть
18. Уплотнение
19. Болт крепления, момент затяжки 20 Нм

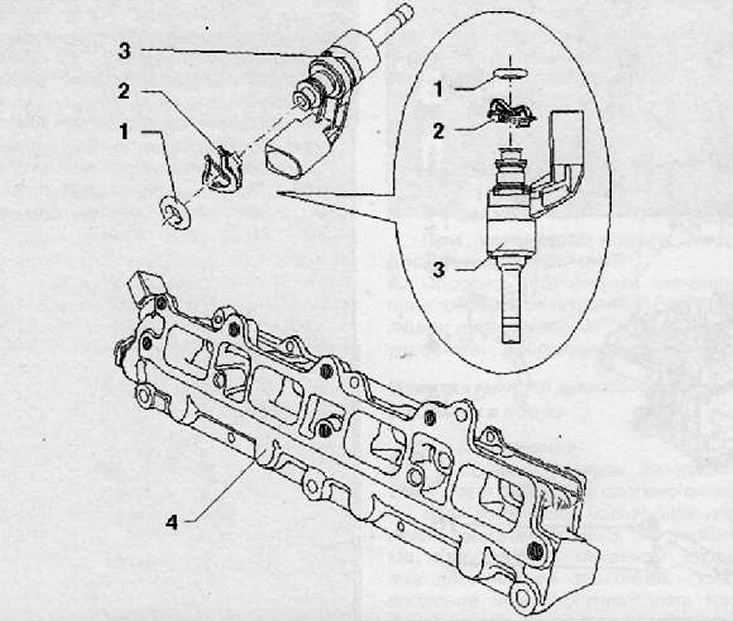

1. Уплотнительное кольцо
2. Прижимная пружина
3. Топливная форсунка
4. Впускной коллектор — нижняя часть
