Оглавление: Снятие ⬇ Установка ⬇
Снятие
1. Отсоединить вакуумный шланг (стрелка) от вакуумного усилителя тормозов.

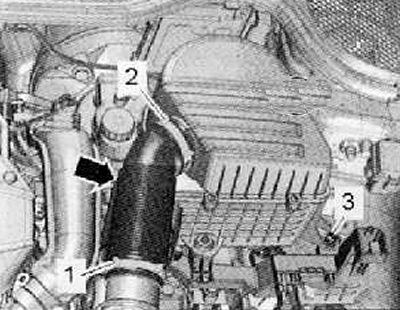

2. Отпустить хомуты крепления (1) и (2). после чего, отсоединить воздушный патрубок, как показано на рисунке ниже.
3. Отсоединить шланг (1) и (2) на напорном трубопроводе, как показано на рисунке ниже.

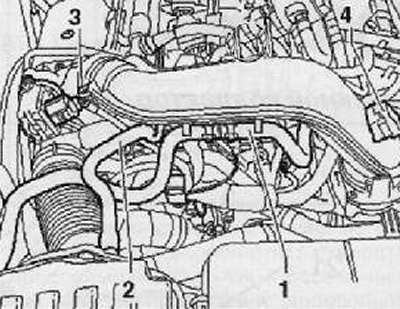

4. Отсоединить разъем жгута электропроводки от датчика давления наддува «G31» с датчиком 2 температуры впускаемого воздуха -G299 - (4), выкрутить винты крепления (3), показанные на рисунке ниже.

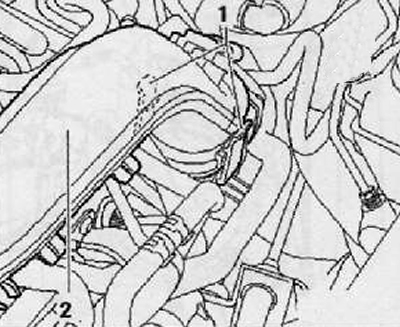

5. Отвести по направлению вверх наружу зажимы (1), отвести напорный трубопровод (2) по направлению вверх, как показано на рисунке ниже.
6. Затем следует удалить напорный трубопровод (2) в сборе с турбонагнетателем.

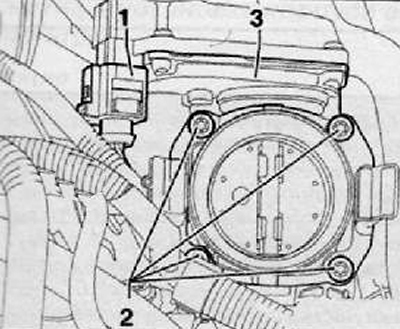

7. Отсоединить разъем жгута электропроводки (1) от модуля дроссельной заслонки «J338», как показано на рисунке ниже.
8. Выкрутить, показанные на рисунке ниже, винты крепления (2), удалить модуль дроссельной заслонки (3) из впускного коллектора.
Установка
1. Уложить в канавку впускного коллектора новое уплотнительное кольцо.
Данные скопированы с портала www.SKODABOOK.ru

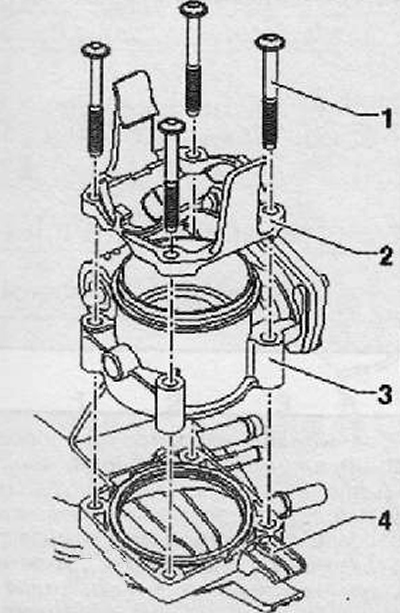

2. Установить модуль дроссельной запонки (3) вместе с адаптером (2) и крепежными винтами (1) на впускной коллектор (4), как показано на рисунке ниже.
3. Затянуть крепежные винты (2) с моментом затяжки 7 Нм.

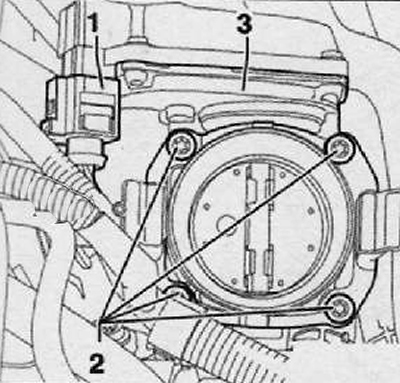

4. Подсоединить разъем жгута электропроводки (1) к модулю дроссельной заслонки (3), как показано на рисунке ниже.
Примечание. Прежде чем приступить к установке, следует слегка смазать уплотнительные кольца круглого сечения на турбонагнетателе и в напорном трубопроводе моторным маслом.
5. Установить напорный трубопровод (2) на турбонагнетатель.

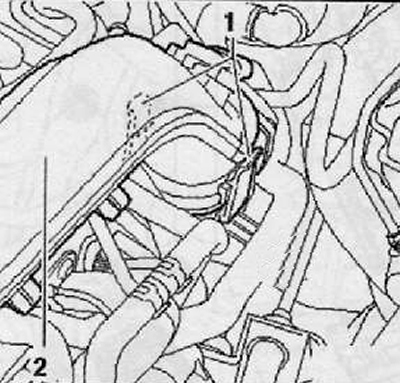

6. Напрессовать напорный трубопровод (2) на модуль дроссельной заслонки, как показано на рисунке ниже. Удерживающие зажимы (1) при этом должны войти со щелчком в фиксированное положение.

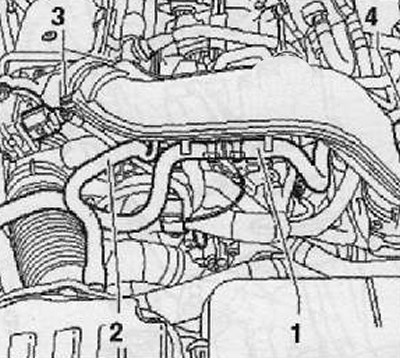

7. Установить и затянуть винты крепления (3) монтажного хомута с моментом затяжки 7 Нм.
8. Подсоединить разъем жгута электропроводки к датчику давления наддува «G31» с датчиком 2 температуры впускаемого воздуха «G299».
9. Подсоединить шланги (1) и (2) к держателям на напорном трубопроводе, как показано на рисунке ниже.
10. Установить верхнюю декоративную крышку двигателя.
При установке нового модуля дроссельной заслонки
11. Сбросить обученные значения и приспособить электронный блок управления двигателя «J623» к механизму управления дроссельной заслонкой.
