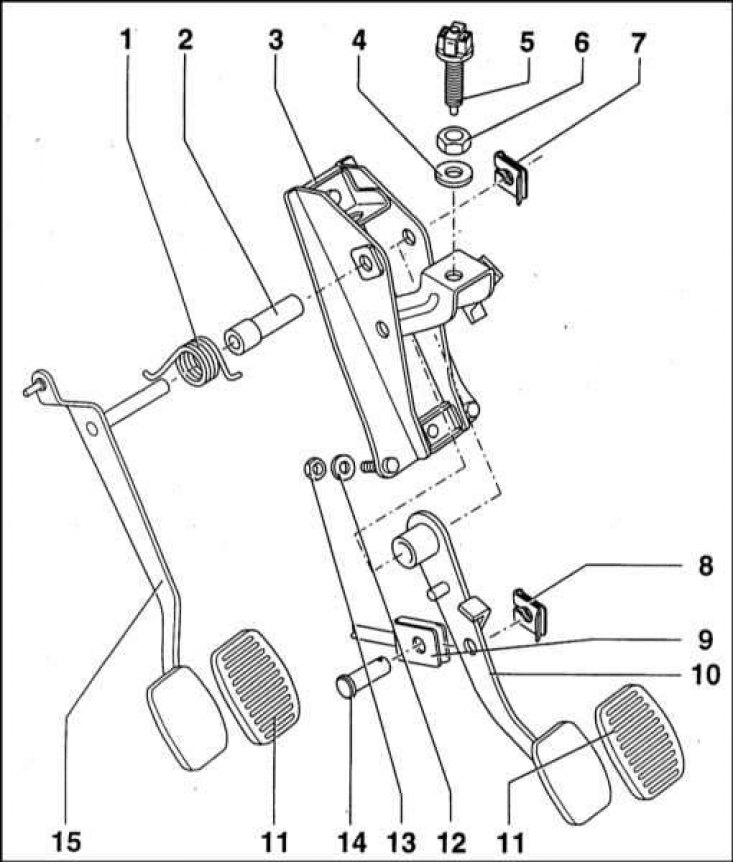

Компоненты сборки педали ножного тормоза
1 - Возвратная пружина; 2 - Осевая втулка; 3 - Кронштейн; 4 - Резиновая шайба; 5 - Датчик-выключатель стоп-сигналов; 6 - Контргайка; 7 - Стопорный фиксатор; 8 - Стопорный фиксатор; 9 - Шток толкателя вакуумного усилителя с вилкой крепления к педали; 10 - Педаль ножного тормоза; 11 - Накладка педали; 12 - Шайба; 13 - Гайка (15 Нм); 14 - Ось; 15 - Педаль сцепления
Модели с правосторонним рулевым управлением
Тормозная педаль объединена в единую сборку с педалью сцепления.
Несмотря на крайне ограниченный доступ, предусмотрена замены осевых втулок педали без демонтажа всей сборки. Снимите стопорные кольца с обеих концов оси и высвободите втулки из кронштейнов. Перед установкой новые втулки следует смазать универсальной смазкой типа Litol 24 или G000062. Проследите за правильностью посадки в своих канавках стопорных колец.
Модели с левосторонним рулевым управлением
Снятие
1. Снимите педаль сцепления.
2. Отпустите фиксатор и высвободите из педали наконечник крепления штока толкателя сервопривода вакуумного усилителя тормозов.
3. Отцепите от педали возвратную пружину.
4. Извлеките осевую втулку и снимите педаль с опорного кронштейна (вместе с возвратной пружиной).
5. Проверьте педаль на наличие следов износа или механических повреждений. Особое внимание следует уделить состоянию осевой втулки. Дефектные компоненты замените.
Установка
1. Смажьте гнездо в педали, осевую втулку и наконечник крепления штока толкателя универсальной смазкой типа Litol 24 или G000062
2. Правильным образом подсоедините к педали возвратную пружину. Проследив за правильностью зацепления в педали штока толкателя сервопривода вакуумного усилителя тормозов, посадите на свое штатное место осевую втулку.
3. Выровняйте педаль относительно толкателя и заправьте на место крепежный наконечник. Закрепите наконечник фиксатором, проследив за правильностью посадки последнего в своей канавке.
4. Подсоедините возвратную пружину к педали. Перед установкой педали сцепления удостоверьтесь в испрвности функционирования ножного тормоза.
