Примечание. Внимательно ознакомьтесь с предупреждениями, приведенными в начале Раздела Замена шлангов и трубок гидравлического тракта тормозной системы.
Проверка состояния
Примечание. Замена дисков всегда производится в паре для обоих тормозных механизмов данной оси во избежание потери курсовой устойчивости автомобиля при торможении.
1. Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее передние колеса.
2. Медленно вращая диск, внимательно осмотрите его с обеих сторон на наличие глубоких царапин, задиров и каверн. На мелкие шероховатости можно не обращать внимания, в случае же выявления серьезных дефектов диск должен быть заменен.
3. Наличие пятен ржавчины и тормозной пыли по внешнему краю поверхности диска является нормой. При желании диск можно просто зачистить наждачной бумагой. Если же по краю диска в результате чрезмерного износа рабочей поверхности образовалась ступенька, толщину диска следует проверить с применением микрометра. Измерение производите в нескольких точках по периметру диска как в зоне контакта с тормозными колодками, так и вне ее. Изношенный ниже допустимого предела диск подлежит замене.
4. При помощи циферблатного измерителя плунжерного типа, либо плоского металлического бруска и щупа лезвийного типа оцените величину биения диска, удостоверьтесь, что она не превышает допустимое значение. Величина биения измеряется по окружности, расположенной в 10.0 мм от наружного края диска. Если результат измерения выходит за пределы допустимого значения, диск также подлежит замене, однако, прежде удостоверьтесь в исправности состояния ступичного подшипника.
5. Внимательно осмотрите диск на наличие трещин, особое внимание уделяя участкам вокруг отверстий под колесные болты. В случае выявления дефектов замените диск (в паре с противоположным).
Снятие

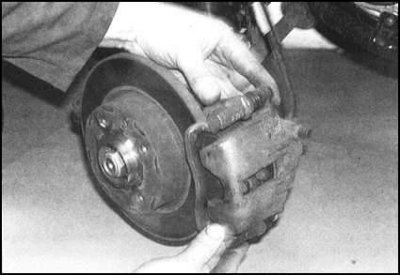

1. Выверните два болта крепления анкерной скобы суппорта тормозного механизма к ступичной сборке. Снимите суппорт с диска и подвяжите его проволокой к пружине подвески (старайтесь не допускать натяжения гибкого тормозного шланга).

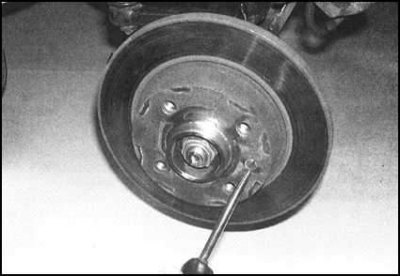

2. Вверните крепежный винт и снимите тормозной диск со ступичной сборки. В случае тугой посадки диска обстучите его для освобождения молотком с мягким бойком.
Установка
1. Проследите, чтобы сопрягаемые поверхности диска и ступицы при установке были абсолютно чистыми. При установке нового диска удалите с него растворителем все следы консерванта.
(Сведения взяты с данного ресурса: SkodaBook)
2. Установите диск на ступицу и затяните с требуемым усилием крепежный винт.
3. Верните на свое штатное место сборку суппорта - проследите за правильностью размещения тормозных колодок с обеих сторон диска. Вверните и затяните с требуемым усилием крепежные болты.
4. Установите на место колесо, опустите автомобиль на землю и затяните колесные болты с требуемым усилием. Несколько раз выжмите ножной тормоз для усадки колодок на диске, затем можете начинать движение.
