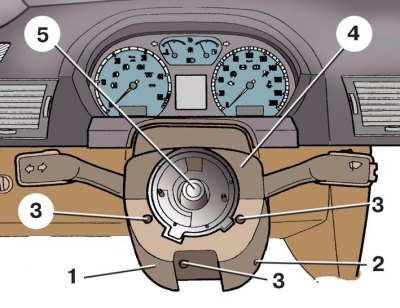

Крепление верхнего и нижнего кожухов рулевой колонки
1 – нижний кожух рулевой колонки; 2 – винты крепления верхнего кожуха; 3 – винты крепления нижнего кожуха; 4 – верхний кожух рулевой колонки; 5 – вал рулевой колонки

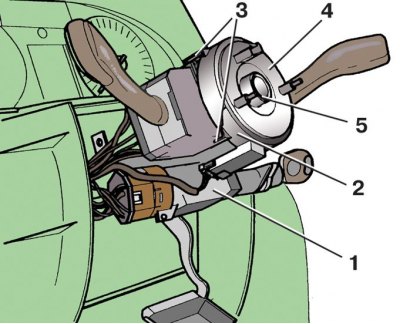

Снятие возвратного и контактного колец
1 – соединительная колодка; 2 – контактное кольцо; 3 – пластмассовая защелка; 4 – возвратное кольцо; 5 – вал рулевой колонки
Внимание! При установке возвратного и контактного колец они должны находиться в среднем положении. Не проворачивайте кольца относительно друг друга – при повороте рулевого колеса они могут сломаться.
1. Снимите рулевое колесо (см. подраздел 8.1), убедившись еще раз, что передние колеса находятся в положении движения по прямой.
2. Отверните два винта 2 (см. рис. Крепление верхнего и нижнего кожухов рулевой колонки) крепления и снимите верхний кожух 4 рулевой колонки.
3. Отверните три винта 3 крепления, опустите вниз ручку механизма фиксации рулевой колонки и снимите нижний кожух 1 рулевой колонки.
4. Отсоедините колодку 1 (см. рис. Снятие возвратного и контактного колец) с проводами от контактного кольца.
5. Если возвратное 4 и контактное 2 кольца снимаются не для замены, скрепите их между собой с помощью клейкой ленты.
6. Отстегните три пластмассовые защелки 3 и снимите кольца с рулевой колонки.
7. Установите кольца в обратном порядке. В запчасти поставляются кольца, скрепленные между собой транспортным зажимом. Снимайте этот зажим только перед самой установкой колец на рулевую колонку.
