Снятие
1. Снять рулевую колонку в сборе (подробнее, см. соответствующий раздел в данной главе).
2. Положить рулевую колонку на бок на чистую поверхность.

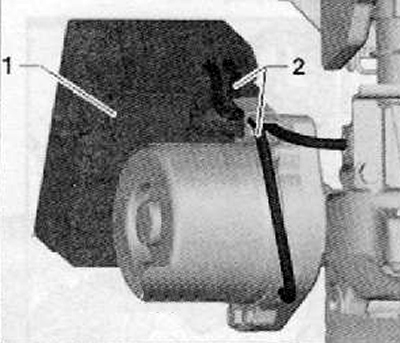

3. Отсоединить разъемы двух жгутов электропроводки (2) от электронного модуля управления усилителем рулевого управления (1), как показано на рисунке ниже.

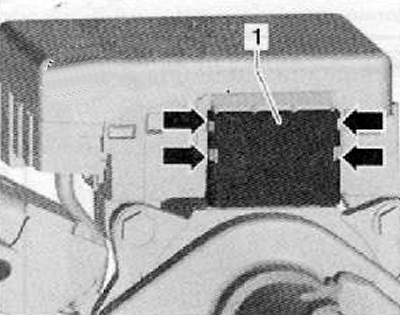

4. Используя небольшую отвертку, разблокировать фиксаторы (стрелки) и снять крышку разъема жгута электропроводки (1), как показано на рисунке ниже.

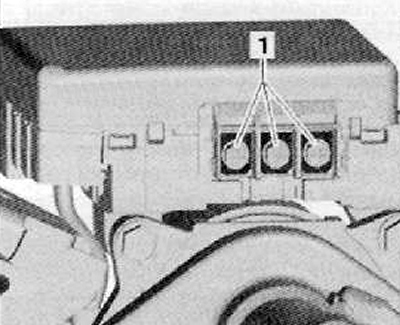

5. Выкрутить винты крепления (1), показанные на рисунке ниже.

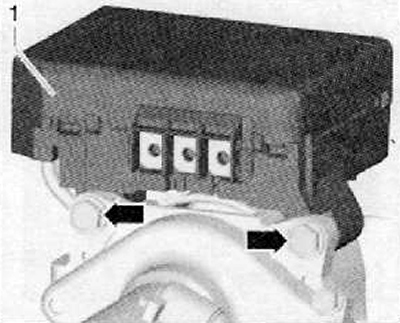

6. Выкрутить винты крепления (стрелка) и аккуратно отсоединить электронный модуль (1) управления усилителем рулевого управления, потянув его по направлению вверх, как показано на рисунке ниже.
Установка
Установка производится в последовательности обратной снятию.
При установке электронного модуля управления усилителем рулевого управления необходимо всегда использовать новые болты крепления и новую крышку для разъема жгута электропроводки.
В первую очередь необходим затянуть все болты крепления от руки, после чего затянуть с требуемым моментом затяжки.
Данные скопированы с портала: www.SKODABOOK.ru

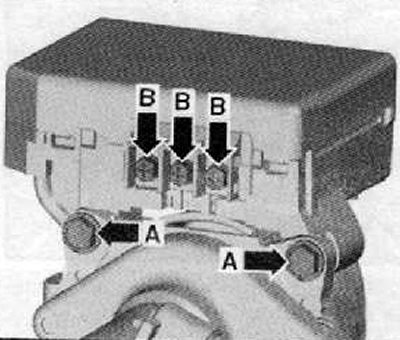

Моменты затяжки резьбовых соединений
- Болты крепления, стрелка А: 20 Нм.
- Болты крепления стрелка В: 3.6 Нм.
