Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи.

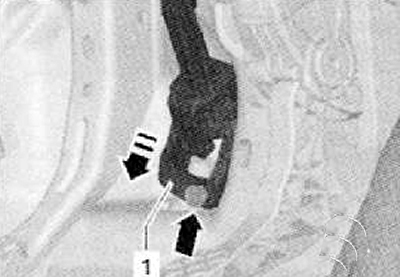

2. Выкрутить винт (стрелка), соединяющий универсальный шарнир рулевой колонки и вал шестерни рулевого механизма (1), как показано на рисунке ниже. Потянуть и отсоединить универсальный шарнир от вала рулевого механизма в направлении стрелки, как показано на рисунке ниже.
3. Выкрутить болты крепления и снять передние колеса.

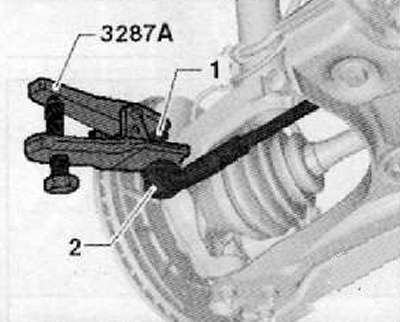

4. Отвернуть гайку крепления (1) шарнира наконечника рулевой тяги (2) к поворотному кулаку, как показано на рисунке ниже. Не отворачивать гайку крепления полностью оставить ее навернутой на несколько витков.
5. Используя специальное приспособление (3287А), выпрессовать палец шарнира наконечника рулевой тяги из поворотного кулака, как показано на рисунке ниже. Отвернуть гайку крепления окончательно.

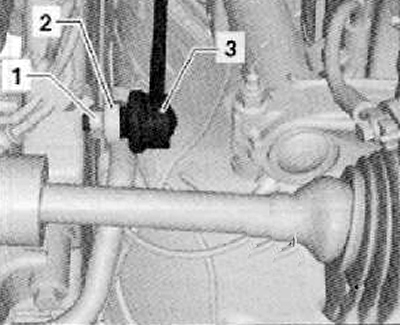

6. Отвернуть гайку крепления (1) стойки к стабилизатору поперечной устойчивости с обеих сторон, как показано на рисунке ниже.
7. Отсоединить стойку стабилизатора поперечной устойчивости (3) от проушины стабилизатора (2), как показано на рисунке ниже. Повторить данную операцию с противоположной стороны.

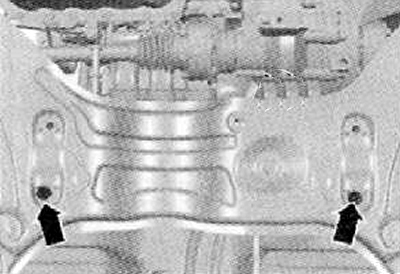

8. Отпустить болты крепления (стрелки) рулевого механизма к подрамнику передней подвески, как показано на рисунке ниже.
9. Отпустить элементы крепления подрамника и установить его на операционную высоту (подробнее, см. соответствующий раздел в главе Ходовая часть).
10. Опустить подрамник передней подвески в сборе, используя специальный гидравлический домкрат и опору.
11. Снять рулевой механизм а сборе с подрамника.
Установка
Перед установкой рулевого механизма проверить и убедиться в том, что пыльники и уплотнители не перекручены. Пыльники должны быть надежно зафиксированы хомутами крепления, в противном случае внутрь рулевого механизма может попасть вода и грязь, что приведет к быстрому выходу из строя.
Убедиться в том, что все уплотнительные поверхности очищены.
При замене рулевого механизма, вместе с тем необходимо заменять и наконечники рулевых тяг.
Примечание. Перед установкой винтов крепления подрамника, необходимо установить болты крепления рулевого механизма.
1. Затянуть элементы крепления подрамника передней подвески.

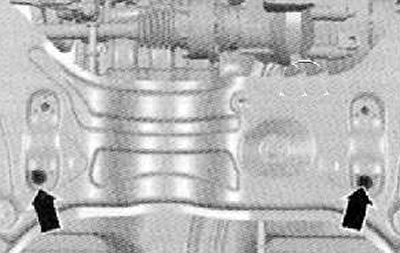

2. Затянуть болты крепления рулевого механизма к подрамнику передней подвески (стрелки), как показано на рисунке ниже.
3. Подсоединить наконечники рулевых тяг к поворотным кулакам.

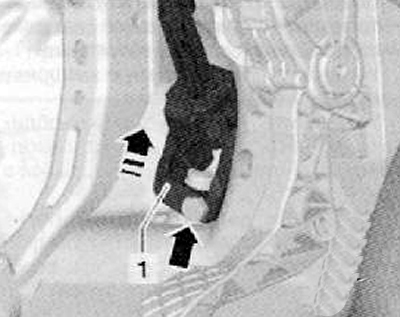

4. Подсоединить универсальный шарнир рулевой колонки (1) к валу шестерни рулевого механизма, как показано на рисунке ниже.
5. Установить и затянуть соединительный винт (стрелка) универсального шарнира и вала шестерни рулевого механизма, как показано на рисунке ниже.
6. Отсоединить отрицательную клемму от аккумуляторной батареи при выключенном зажигании.
7. Установить передние колеса и затянуть болты их крепления с моментом затяжки 120 Нм.
8. Выполнить операции по регулировке углов установки управляемых колес (подробнее, см. соответствующий раздел в главе Ходовая часть).

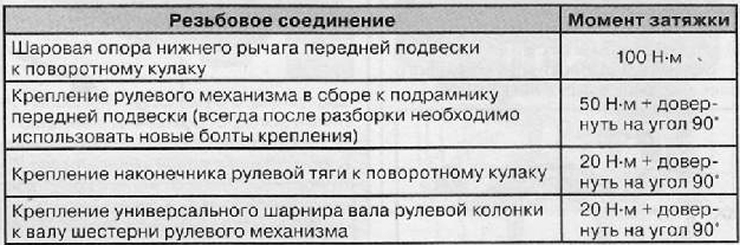

Моменты затяжки резьбовых соединений
