Указание: Нейтрализатор снимается в сборе с приёмной трубой. Все кабельные стяжки при сборке устанавливать на прежних местах.

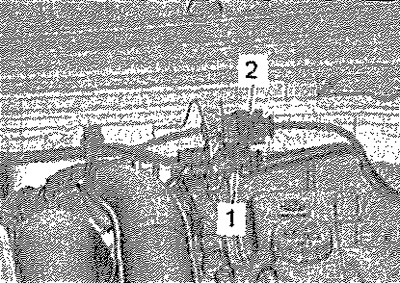

Извлечь разъёмы -1- и -2- и кронштейна и отсоединить их. Вывесить провода.

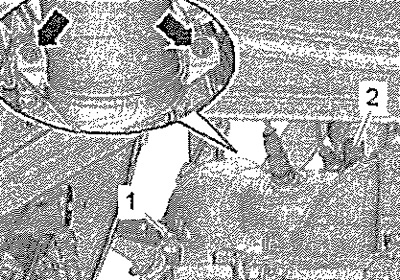

Выкрутить винт -2- и снять винтовой хомут. Вывернуть винт -1-, отвернуть гайки -стрелки-.

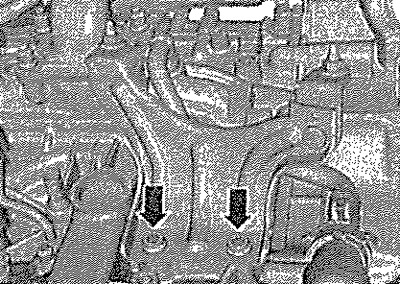

Вывернуть винты -стрелки- кронштейна. Снять поперечину тоннеля.
Отвернуть винты -1 - и снять теплозащитный экран карданного вала с правой стороны, если он имеется. Снять пластмассовую крышку напольного тоннеля.

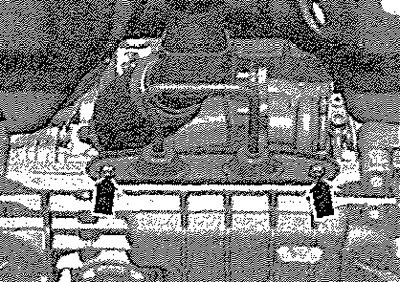

Выкрутить винты -стрелки-. Извлечь электрический разъем из кронштейна, высвободить электрический провод к лямбда-зонду из креплений.

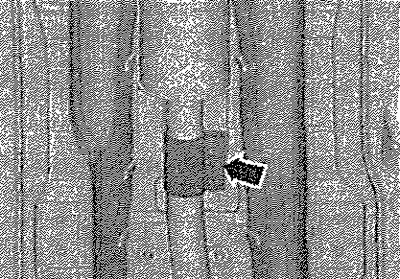

Отпустить и сдвинуть назад муфту -стрелка-. Снять нейтрализатор в сборе с приёмной трубой движением назад.

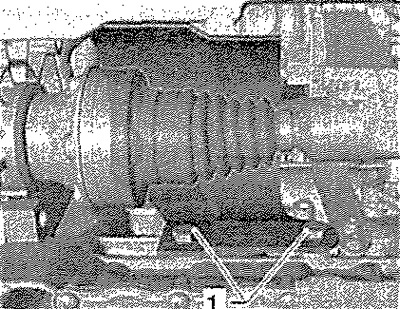

Указание: Сильфон приёмной трубы запрещается изгибать более, чем на 10°, иначе его можно повредить. Не тянуть за сильфон приёмной трубы слишком сильно, чтобы не погнуть его. Не допускать повреждений сильфона. Установить на сильфон транспортировочную защиту -Т10403-.

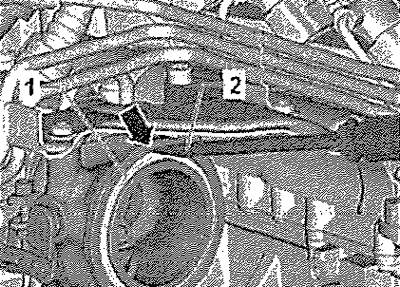

Вставить отвёртку -2- в паз -стрелка- турбонагнетателя и, подцепив, извлечь уплотнительное кольцо -1-.
Установка
Установка в обратном порядке.
Указание: Заменить уплотнительную прокладку и самостопорящиеся гайки.
Смазать шпильки и винты нейтрализатора высокотемпературной пастой. Откорректировать положение элементов системы выпуска ОГ (установить без напряжений).

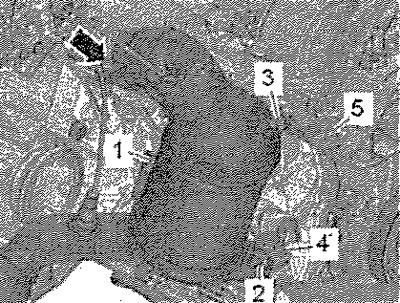

Момент и последовательность затяжки нейтрализатора
Момент и последовательность затяжки нейтрализатора
