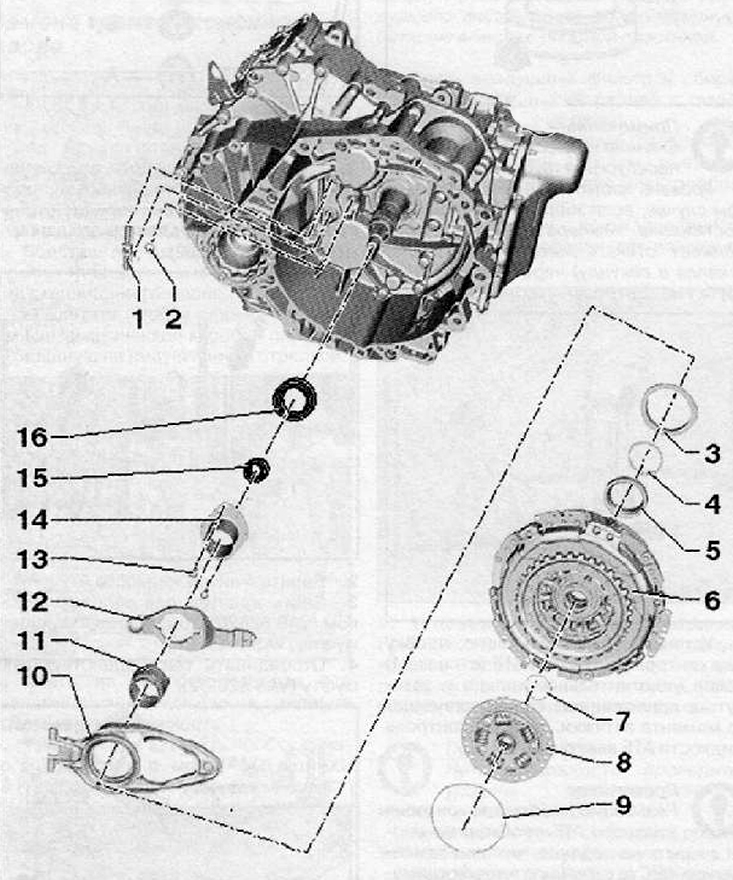

1. Упорный подшипник
2. Фиксатор
3. Регулировочная шайба «SK1»
4. Регулировочная шайба «SK2»
5. Малый выжимной подшипник «К2»
6. Двойное сцепления в сборе
7. Стопорное кольцо
8. Ступица
9. Стопорное кольцо
10. Больший выжимной подшипник «К1»
11. Направляющая втулка, верхняя часть
12. Малая выжимная вилка «К2»
13. Болт крепления, момент затяжки 8 Нм + довернуть на 90 градусов
14. Направляюшая втулка, нижняя часть
15. Уплотнительное кольцо
16. Уплотнительная манжета
Внимание.
- Опасность повреждения регулировочного механизма сцепления.
- Сцепление самонастраиваемое. Толчки могут проявиться отрицательно на устройстве настройки. Поэтому нельзя уронить сцепление. Даже во время установки сцепления нельзя уронить сцепление в коробку передач.
- Сцепление, которое упало на твердую поверхность или проявляется признаки повреждения, устанавливать запрещено.
