Замечание: Для снятия кронштейна снимите приводной ремень, генератор (см. Главу 5), компрессор (см. Главу 3) и выверните болты кронштейна.
1. Детали установки привода вспомогательных агрегатов указаны на сопр. иллюстрации.

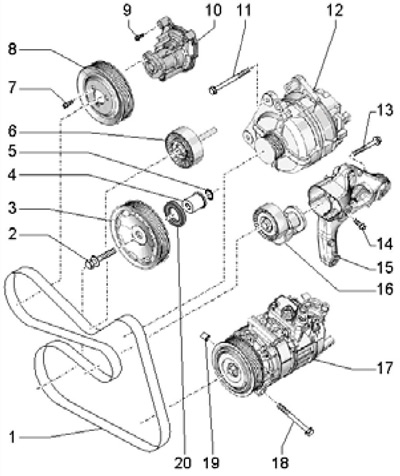

16.1 Детали привода вспомогательных агрегатов
1 Приводной ремень
2 Болт шкива 3, подлежит замене, 150 Нм, затем дотяните на угол 180°, при затягивании резьба должна быть смазана, а опорная поверхность - нет
3 Шкив коленчатого вала, опорные поверхности не должны быть смазаны
4 Втулка, опорные поверхности не должны быть смазаны
5 Уплотнительное кольцо, подлежит замене
6 Промежуточный ролик, 40 Нм
7 Болт шкива 8, 20 Нм
8 Шкив водяного насоса
9 Болт, 9 Нм
10 Водяной насос
11 Болт, 25 Нм
12 Генератор
13 Болт, подлежит замене, 40 Нм, затем дотяните на угол 90’
14 Болт, 25 Нм
15 Кронштейн вспомогательных агрегатов (натяжителя и компрессора)
16 Натяжитель ремня 1
17 Компрессор климатической системы
18 Болт, 25 Нм
19 Центрирующая втулка
20 Передний сальник коленчатого вала
2. Снимите звукоизоляцию под двигательным отсеком и локер правой передней колёсной арки (см. Главу 11).
3. Если снимаемый ремень предполагается использовать повторно, отметьте на нём направление его движения.

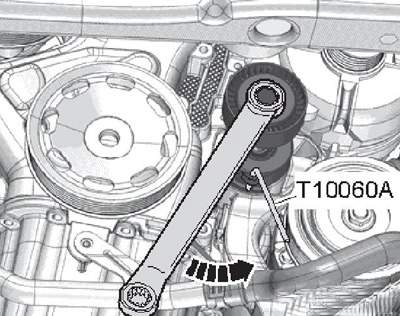

4. Чтобы ослабить натяжение ремня, потяните натяжитель в направлении стрелки (см. сопр. иллюстрацию) накидным ключом на 16 мм, а затем зафиксируйте натяжитель прутковым шестигранным ключом на 4 мм или штифтом Т10060А.
16.4 Фиксация натяжителя приводного ремня
5. Снимите ремень привода вспомогательных агрегатов со шкивов и роликов.
6. Установка производится в обратной последовательности. Если устанавливается бывший в употреблении ремень, метки на нём должны быть обращены в направлении его движения при работе двигателя. Начинать укладывать ремень следует со шкива коленчатого вала, а заканчивать - на ролике натяжителя. Удостоверьтесь в правильности посадки ремня на шкивах. Схема прокладки ремня указана на сопр. иллюстрации.

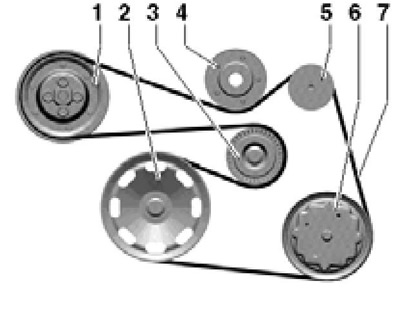

16.6 Схема прокладки приводного ремня
1 Шкив водяного насоса
2 Шкив коленчатого вала
3 Ролик натяжителя
4 Промежуточный ролик
5 Шкив генератора
6 Шкив компрессора
7 Приводной ремень
