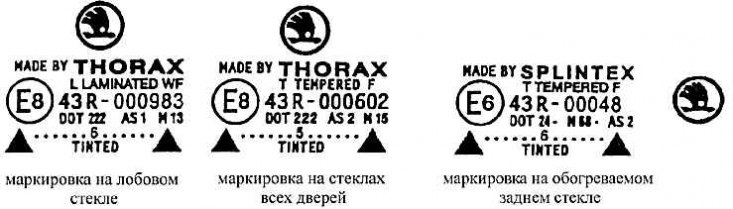

Маркировка стекол
Все стекла дверей после тонирования имеют зеленоватый оттенок. В целях безопасности стекла закаливают, их толщина 4±0,2 мм. У передних дверей стекла окон опускаются; у задних дверей в передней части стекла также опускаются, в задней части стекла неподвижны. На стеклах имеется марка изготовителя, значок омологации и цифровое обозначение.
В передних дверях стекла направляются двумя планками стеклоподъемника, так как в резиновом профиле паза двери имеется направляющая стекла на весь ход лишь на задней стороне, у средней стойки. В задних дверях может быть лишь одна направляющая планка стеклоподъемника, так как стекло направляется в резиновом профиле по обеим сторонам на всю длину хода. С учетом того, что задние двери в верхней части понижаются по дуге и верхняя грань стекол повторяет эту кривую, это приводит к тому, что в нижнем положении хода стекло слегка выступает у средней стойки над линией уплотнения.
Уплотнение опускающегося стекла передних дверей
1 – очищающее уплотнение внешнее; 2 – направляющие стекла; 3 – внешний лист двери; 4 – стекло опускающееся; 5 – панель двери обитая; 6 – уплотнение очищающее внутреннее; 7 – внутренний лист двери

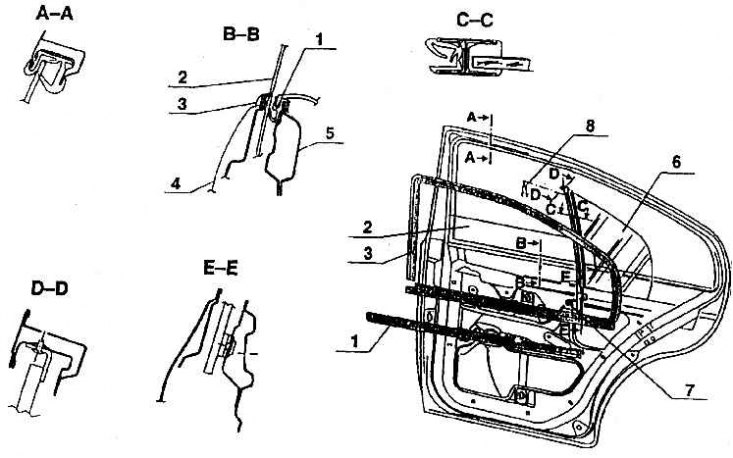

Уплотнение опускающегося и неподвижного стекла задних дверей
1 – очищающее уплотнение стекла внутреннее; 2 – опускающееся стекло; 3 – уплотнение стекла; 4 – лист двери внешний; 5 – лист двери внутренний; 6 – стекло неподвижное; 7 – болт планки нижний; 8 – болт планки верхний
Задняя грань стекла задних дверей направляется резиновым профилем с полиамидным ворсом. Профиль вделан в переднюю часть планки (приблизительно профиля Н). Эта планка вверху закреплена за верхний кронштейн болтом к дверной рамке (болт вводится снизу, см. сеч. О–О на рис. Уплотнение опускающегося и неподвижного стекла задних дверей). Внизу планка закреплена болтом к ребру жесткости внутреннего листа двери. Планка проходит через прорезь внутреннего уплотнения по контуру. В заднюю часть планки вделан резиновый профиль (U). В него вложено (при предварительной сборке) неподвижное стекло задних дверей и оно вместе с упомянутой планкой вставлено контурное уплотнение внутренней рамки двери.
Резиновый кант, образованный внутренним контурным уплотнением двери для остекления, находится во всех боковых дверях из нескольких разных профилей объединенных вулканизацией. В передних дверях в рамку двери в передней, верхней и задней частях вставлено уплотнение, на поверхностях направляющих стеклоподъемника которого имеется полиамидный ворс. Но уплотнение одновременно по форме приспособлено таким образом, чтобы его внешняя часть зачищала соединение рамки с внешним листом двери. В обратную сторону уплотнение снова очищает соединение рамки с внутренним листом двери.
В передних дверях имеется отдельное внешнее уплотнение для очищения и оно посажено на стойку внешнего листа двери. В задних дверях внешнее очищающее уплотнение соединено вулканизацией с переходным профилем и профилем верхней части двери.
Внутреннее очищающее уплотнение посажено на стойку внутреннего листа двери (соединенного с ребром жесткости) и образует одновременно также паз для посадки, а тем самым и закрепление верхней грани, образующей обитую панель двери. Резиновые профили уплотнения дверей показаны на рис. Уплотнение опускающегося и неподвижного стекла задних дверей и Уплотнение опускающегося стекла передних дверей.
