Реле разгрузки клеммы X, реле подачи питания клемм 15 и 50 (Skoda Yeti 5L)

0

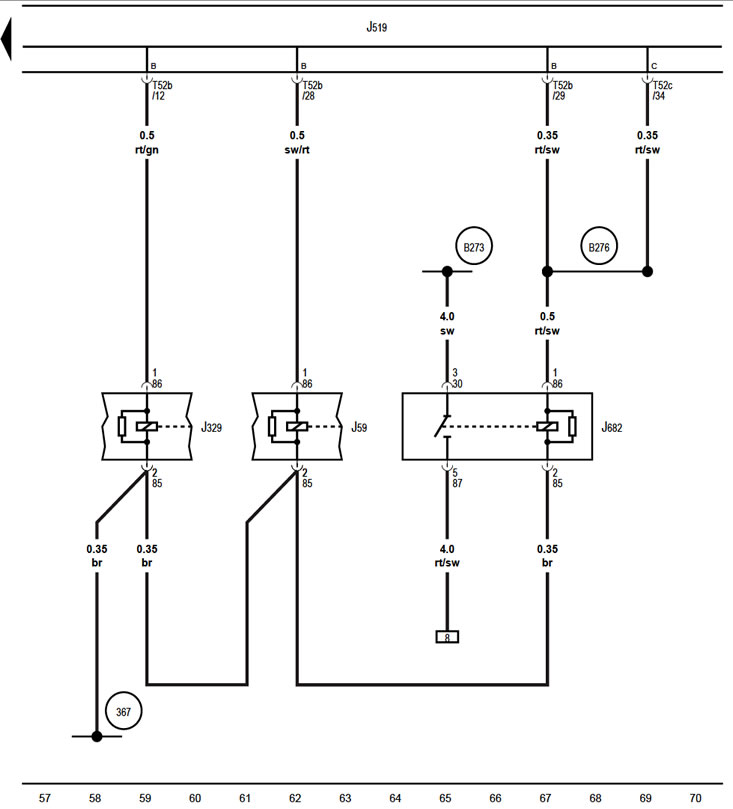

Реле разгрузки клеммы X, реле подачи питания клемм 15 и 50

Реле разгрузки клеммы X, реле подачи питания…

Обозначения на схемах электрооборудования находятся здесь →
