Йети (2009-2017)

Аккумуляторная батарея, стартёр, генератор с регулятором напряжения, блоки предохранителей SA и SB (Skoda Yeti 5L)

  • Главная
  • Йети
  • 5L (2009-2017)
  • Электрооборудование
  • Электрические схемы
  • Аккумуляторная батарея, стартёр, генератор с регуляторо…
0

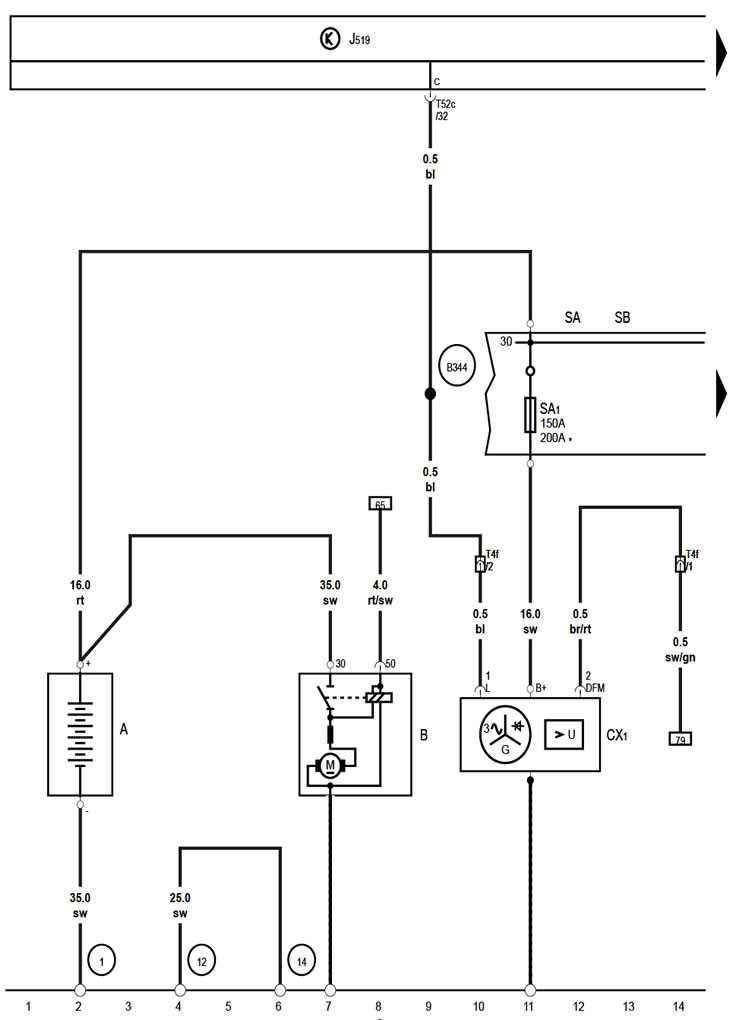

Аккумуляторная батарея, стартёр, генератор с регулятором напряжения, блоки предохранителей SA и SB



Аккумуляторная батарея, стартёр, генератор с…


* модели с генератором 140А/180А

Обозначения на схемах электрооборудования находятся здесь →

Данные взяты с этого портала: SKODABOOK.ru
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья проверена: Комиссаров Тимур
