Змест: Зняцце ⬇ Ўстаноўка ⬇
Увага. Заўсёды пасля зняцця неабходна ўкладваць модуль каленнай падушкі бяспекі корпусам уніз, вечкам уверх. Ніколі не ўкладваць модуль падушкі бяспекі вечкам уніз. Невыкананне гэтага ўказання можа прывесці да сур'ёзных траўмаў.
Увага. Не падлучаць электрыфікаваныя вымяральныя прыборы да высноў падушак бяспекі. Магчыма самаадвольнае спрацоўванне пірапатрона і, як следства атрыманне цяжкіх траўмаў.
Увага. У пазбяганне самаадвольнага спрацоўвання падушак бяспекі, забараняецца выкарыстоўваць якія-небудзь запамінальныя прылады. Невыкананне дадзенага прадпісання можа прывесці да атрымання цяжкіх траўм ці да смерці.
Заўвага. Пасля вымання засцерагальніка модуля кіравання сістэмай пасіўнай бяспекі з блока, пры ўключэнні запальвання загарыцца папераджальны індыкатар паведамлення аб непаладцы ў сістэме SRS. Гэта нармальная з'ява і не гаворыць аб паломках у сістэме пасіўнай бяспекі.
Заўвага:
- Рамонт элементаў сістэмы пасіўнай бяспекі не прадугледжаны.
- Пры выхадзе са строю пашкоджаны элемент замяняецца ў зборы.
Зняцце
1. Адлучыць адмоўную клему ад акумулятарнай батарэі.
2. Адпусціць рычаг рэгулявання рулявой калонкі.
3. Зрушыць рулявое кола максімальна назад і ўверх, зафіксаваць яго ў дадзеным становішчы.

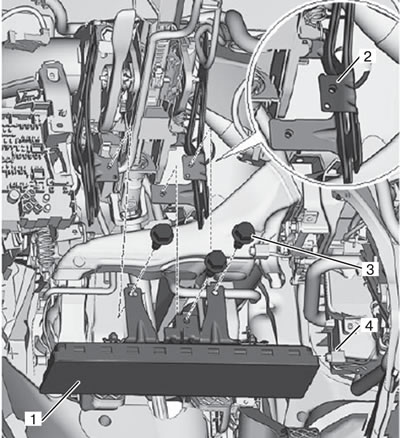

4. Выкруціць шрубы мацавання (3) з апорнага кранштэйна (2), як паказана на малюнку ніжэй.
5. Зняць модуль каленнай падушкі бяспекі (1), паказаны на малюнку ніжэй.
Артыкул перадрукаваны з вэб-сайта (Skodabook.ru)
6. Адлучыць раз'ём джгута электраправодкі (4) ад модуля каленнай падушкі бяспекі.
Ўстаноўка
1. Падлучыць раз'ём джгута электраправодкі (1) да пірапатрону модуля франтальнай падушкі бяспекі (стрэлка А), як паказана на малюнку ніжэй.
2. Націснуць на фіксатар (2) у напрамку стрэлкі В. Праверыць і пераканацца ў тым, што раз'ём джгута электраправодкі цалкам і надзейна зафіксаваўся.
3. Далей усталёўка вырабляецца ў паслядоўнасці зваротнага зняцця.
