Увага. Заўсёды пасля зняцця неабходна ўкладваць модуль падушкі бяспекі корпусам уніз, дэкаратыўным вечкам уверх. Ніколі не ўкладваць модуль падушкі бяспекі вечкам уніз. Невыкананне гэтага ўказання можа прывесці да сур'ёзных траўмаў.
Увага. Не падлучаць электрыфікаваныя вымяральныя прыборы да высноў падушак бяспекі. Магчыма самаадвольнае спрацоўванне пірапатрона і, як следства атрыманне цяжкіх траўмаў.
Увага. У пазбяганне самаадвольнага спрацоўвання падушак бяспекі, забараняецца выкарыстоўваць якія-небудзь запамінальныя прылады. Невыкананне дадзенага прадпісання можа прывесці да атрымання цяжкіх траўм ці да смерці.
Увага. Заўсёды пасля спрацоўвання падушкі бяспекі тыпу "фіранка" неабходна замяняць панэль абліцоўвання столі, а таксама панэлі абліцоўвання перадпакоя, цэнтральнай, прамежкавай і задняй стойкі кузава. Выдаліць усе пашкоджаныя элементы аздаблення салона, замяніць іх новымі. Невыкананне дадзенага ўказанне можа прывесці да некарэктнага спрацоўвання падушкі бяспекі тыпу "фіранка" і бакавой падушкі бяспекі ў выпадку аварыі.
Увага. Пры ўсталёўцы новай панэлі абліцоўвання столі пераканацца ў тым, што на яе паверхні нанесеныя надпісы AIRBAG у месцах кантактна з панэлямі абліцоўвання цэнтральных стоек кузава. Невыкананне дадзенага ўказанне можа прывесці да некарэктнага спрацоўвання падушкі бяспекі тыпу "фіранка" і бакавой падушкі бяспекі ў выпадку аварыі.
Увага. Праверыць тэхнічны стан падушкі бяспекі тыпу "фіранка" перад усталёўкай. Модуль не рамантуецца, таму яго неабходна замяніць у зборы.
Увага. Не ўсталёўваць якія-небудзь прадметы, якія перашкаджаюць спрацоўванню падушкі бяспекі.
Заўвага. Пасля вымання засцерагальніка модуля кіравання сістэмай пасіўнай бяспекі з блока, пры ўключэнні запальвання загарыцца папераджальны індыкатар паведамлення аб непаладцы ў сістэме пасіўнай бяспекі. Гэта нармальная з'ява і не гаворыць аб паломках у сістэме пасіўнай бяспекі.
Заўвага. Рамонт элементаў сістэмы пасіўнай бяспекі не прадугледжаны. Пры выхадзе са строю пашкоджаны элемент замяняецца ў зборы.
Заўвага. Ніжэй разгледжаны працэс зняцця падушкі бяспекі тыпу "фіранка" з пасажырскага боку. З вадзіцельскага боку работы выконваюцца аналагічна.
Зняцце
1. Выключыць запальванне і адлучыць адмоўную клему ад акумулятарнай батарэі.
2. Апусціць панэль абліцоўвання столі, няма неабходнасці здымаць панэль цалкам (падрабязней, гл. адпаведную частку ў главе "Кузаў").

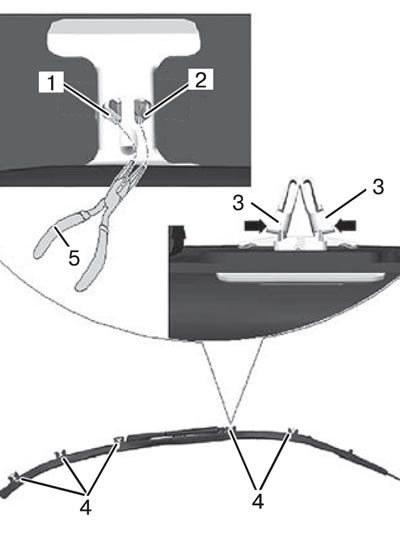

3. Зняць фіксатары (4) падушкі бяспекі тыпу "фіранкі", як паказана на малюнку ніжэй.
4. Выкарыстоўваючы спецыяльныя абцугі для зняцця фіксатараў, для таго, каб, усталяваўшы іх (2) у адтуліны (1) і (2). Акуратна сціснуць фіксатары (3), каб захапіць.
5. Зрушыць фіксатары з кузава.

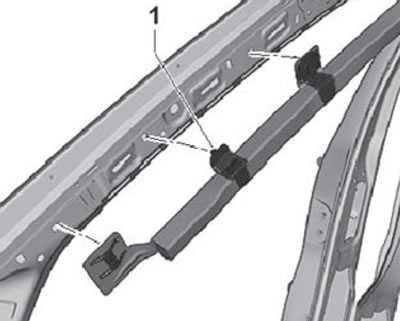

6. Адлучыць фіксатары мацавання (1) з пярэдняй стойкі кузава, як паказана на малюнку ніжэй.

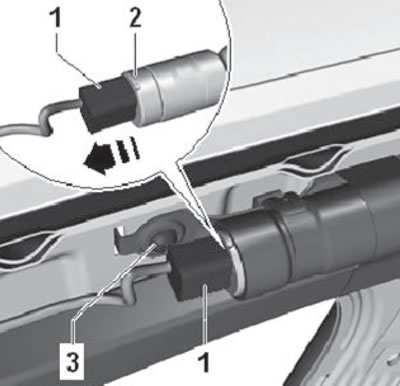

7. Адлучыць раз'ём джгута электраправодкі (1) ад модуля падушкі бяспекі (2) у напрамку стрэлкі, як паказана на малюнку ніжэй.
8. Выкруціць шрубу мацавання (3) модуля падушкі бяспекі тыпу "фіранкі".
9. У першую чаргу адлучыць модуль бакавой падушкі бяспекі (1) ад перадпакоя часткі кузава, стрэлка Ў, пасля чаго пацягнуць модуль у бок задняй часткі.

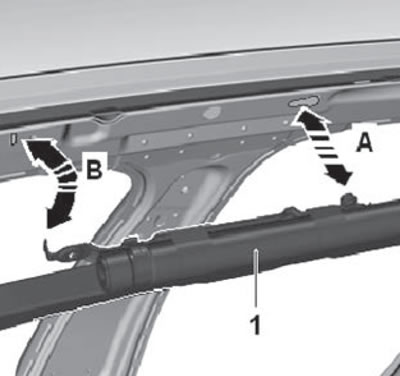

10. Адлучыць модуль бакавой падушкі бяспекі ад кузава (стрэлка А) і зняць канчаткова.
Ўстаноўка
Увага. Перад усталёўкай модуля падушкі бяспекі, неабходна праверыць тэхнічны стан лініі даху кузава. Пры неабходнасці, усталяваць новыя элементы мацавання.
Увага. Праверыць тэхнічны стан модуля падушкі бяспекі тыпу "фіранка" і модуля бакавой падушкі бяспекі. Калі модуль пашкоджаны, яго неабходна замяніць новым. Пасля замены, стары модуль утылізаваць. Не выконваць рамонт модуля падушкі бяспекі, замяняць падушку ў зборы.
Увага. Не ўсталёўваць якія-небудзь прадметы, якія перашкаджаюць спрацоўванню падушкі бяспекі.

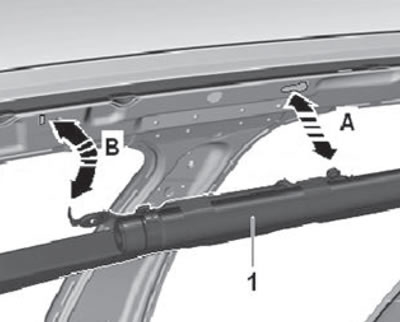

1. У першую чаргу ўсталяваць піратэхнічны модуль (1) падушкі ў задняй частцы кузава (стрэлка А), пасля чаго націснуць і зрушыць модуль падушкі па кірунку наперад.
2. Падлучыць модуль падушкі бяспекі да кузава аўтамабіля (стрэлка Ў).
3. Укруціць і зацягнуць шрубу мацавання (1), момант зацяжкі 5,2 Н·м, як паказана на малюнку ніжэй.

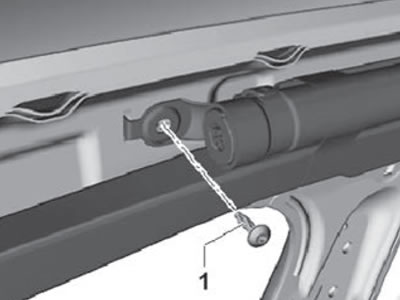

4. Правярнуць стопарны фіксатар (1) па кірунку ўніз на 90 градусаў (стрэлка), каб замацаваць модуль на кузаве.
5. Націснуць на пакінутыя фіксатары модуля бакавой падушкі бяспекі да характэрнай пстрычкі фіксатараў, пачынальна з піратэхнічнага модуля ў бок перада і зада.
6. Акуратна праверыць надзейнасць фіксацыі модуля бакавой падушкі бяспекі.
7. Устанавіць раз'ём джгута электраправодкі на модулі бакавой падушкі бяспекі.
8. Перамясціць раз'ём уверх да ўпора, пакуль ён не зафіксуецца на модулі.
9. Праверыць і пераканацца ў тым, што модуль бакавой падушкі бяспекі не перакручаны і не ўсталяваны ў нацяг.

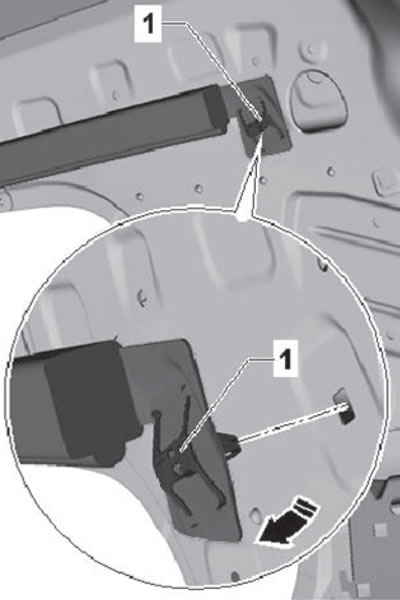

10. Далей усталёўка вырабляецца ў паслядоўнасці зваротнай здыманню.
