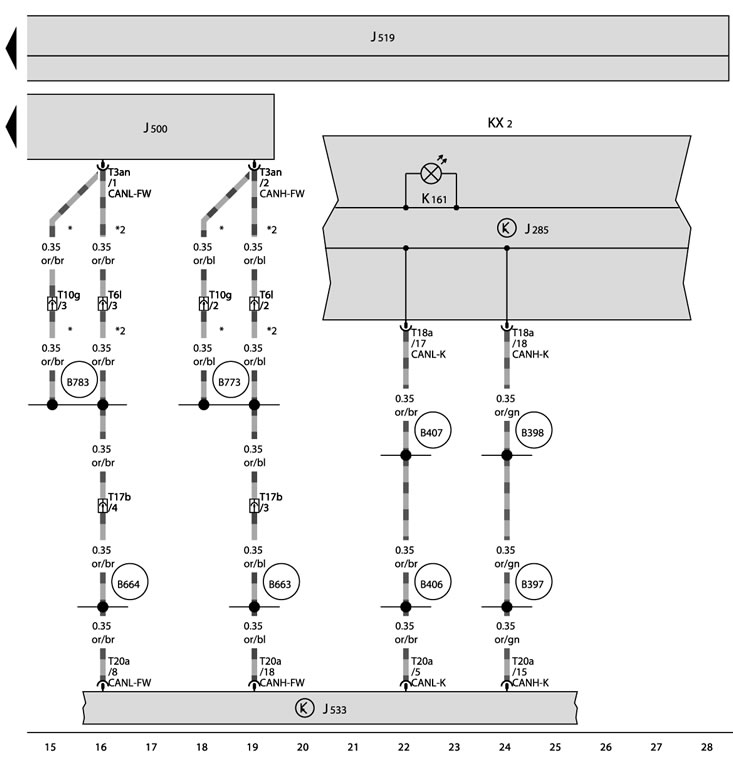

Электронны блок кіравання ўзмацняльніка рулявога кіравання, Дыягнастычны раз'ём перадачы даных, Прыборная панэль у зборы



J285 - Электронны блок кіравання ў прыборнай…

J285 - Электронны блок кіравання ў прыборнай панэлі;
J500 - Электронны блок кіравання ўзмацняльніка рулявога кіравання;
J519 - Блок кіравання бартавой сеткі;
J533 - Дыягнастычны раз'ём перадачы даных;
КХ2 - Прыборная панэль у зборы;
К161 - Лямпа сігналізатара электрамеханічнага ўзмацняльніка рулявога кіравання;
ТЗan - 3-кантактны раз'ём;
T6l - 6-кантактны раз'ём, злева ў маторным адсеку;
Т10g - 10-кантактны раз'ём, злева ў маторным адсеку;
Т17b - 17-кантактны раз'ём, на ніжняй частцы левай пярэдняй стойкі кузава, карычневы;
Т18а - 18-кантактны раз'ём;
Т20а - 20-кантактны раз'ём;
В397 - Злучэнне 1 (палепшаная шына CAN, высокі), у галоўным джгуце электраправодкі;
В398 - Злучэнне 2 (палепшаная шына CAN, высокі), у галоўным джгуце электраправодкі;
В406 - Злучэнне 1 (палепшаная шына CAN, нізкая), у галоўным джгуце электраправодкі;
В407 - Злучэнне 2 (палепшаная шына CAN, нізкая), у галоўным джгуце электраправодкі;
В663 - Злучэнне (running gear sensors CAN bus, высокі), у галоўным джгуце электраправодкі;
В664 - Злучэнне (running gear sensors CAN bus, нізкі), у галоўным джгуце электраправодкі;
В773 - Злучэнне 2 (running gear sensors CAN bus, высокі), у галоўным джгуце электраправодкі;
В783 - Злучэнне 2 (running gear sensors CAN bus, нізкі), у галоўным джгуце электраправодкі




* Для мадэляў з дызельнымі рухавікамі
*2 Для мадэляў з бензінавага рухавіка
