Применение
Датчик температуры двигателя
Этот датчик установлен в контуре охлаждающей жидкости (рис. 1), данные с датчика необходимы для управления двигателем (диапазон измерений -40...+130°C).

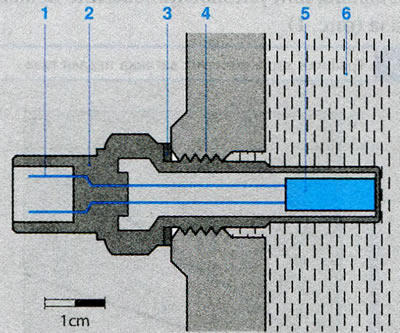

Рисунок 1. Датчик температуры охлаждающей жидкости. 1. Электрическое подключение; 2. Корпус; 3. Уплотнительное кольцо; 4. Ввинчивающаяся резьба; 5. Измерительное сопротивление; 6. Охлаждающее средство
Датчик температуры воздуха
Этот датчик измеряет температуру во впускном тракте, позволяющую рассчитать объем всасываемого воздуха в сочетании с датчиком давления наддува. Кроме того, можно скорректировать заданные параметры цепи регулирования с температурой воздуха (например, отвод выхлопных газов, регулировка давления наддува) (диапазон измерений -40...+120°C).
Датчик температуры моторного масла Сигнал датчика температуры моторного масла используется при расчете интервала проведения техобслуживания (диапазон измерений -40...+170°C).
Датчик температуры топлива
Он устанавливается в блок низкого давления дизельного топлива. С помощью температуры топлива можно точно рассчитать количество впрыскиваемого топлива (диапазон измерений -40...+120 С).
Датчик температуры выхлопных газов Этот датчик устанавливается в местах, критичных с точки зрения температуры, в системе выпуска отработанных газов. Измерительный элемент сопротивления преимущественно выполнен из платины (диапазон измерений -40...+1000°C).
Конструкция и принцип действия
В зависимости от области применения существуют различные варианты исполнения датчиков температуры. В корпус встроен измерительный элемент сопротивления, зависимый от температуры и выполненный из полупроводникового материала. Он имеет обычно отрицательный температурный коэффициент (NTC, Negative Temperature Coefficient, рис. 2), реже — положительный температурный коэффициент (PTC, Positive Temperature Coefficient), т.е. его сопротивление снижается или возрастает при повышении температуры.

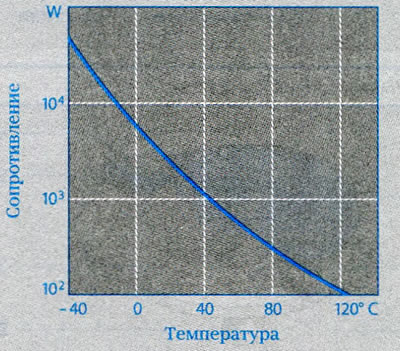

Рисунок 2. График характеристик для температурного датчика NTC
Измерительное сопротивление является частью схемы делителя напряжения, которая питается напряжением 5 В. Напряжение, измеряемое на измерительном элементе сопротивления, зависит от температуры. Оно считывается с помощью аналогово-цифрового преобразователя и является мерой температуры на датчике. В блоке управления сохраняется график характеристик, присваиваемых каждому сопротивлению или параметру выходного напряжения соответствующую температуру.
