Снятие
1. Снимите крышку головки цилиндров (см. Раздел Снятие и установка крышки кожуха распределительного вала).
2. При помощи пруткового ключа выверните два болта головки цилиндров, используемые для крепления левой и правой опор оси коромысел к головке цилиндров.

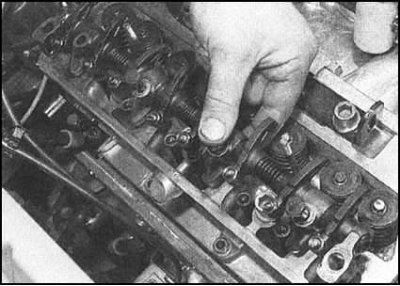

3. В несколько приемов (по 1/2 оборота за подход) равномерно ослабьте болты крепления оси коромысел, освободив последние от воздействия усилия, развиваемого клапанными пружинами. Выверните болты, запомнив первоначальное расположение маслоотражателя, и извлеките сборку оси коромысел из головки цилиндров.

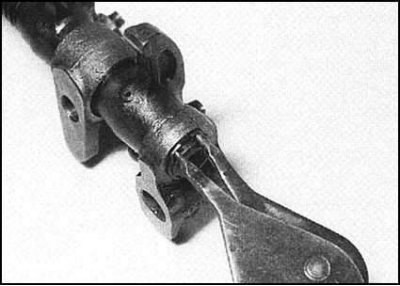

4. В случае необходимости снимите с оси компоненты, предварительно удалив стопорное кольцо.

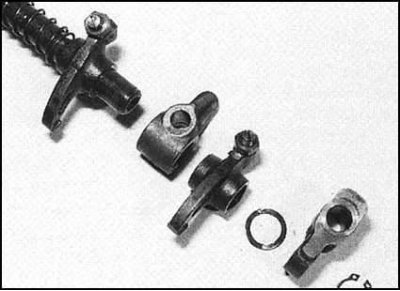

5. Складывайте снимаемые компоненты в порядке их установки на оси.
Проверка состояния
Проверьте рабочие поверхности оси (места посадки коромысел и подшипников) на наличие признаков износа, царапин и задиров. Изношенные ось и/или коромысла подлежат замените.
Установка
1. Действуя в порядке, обратном порядку демонтажа, наденьте на ось коромысел снятые с нее компоненты (в правильном порядке). Зафиксируйте сборку стопорным кольцом, проследив за правильность посадки последнего в своей канавке. Удостоверьтесь в свободе вращения коромысел на оси.

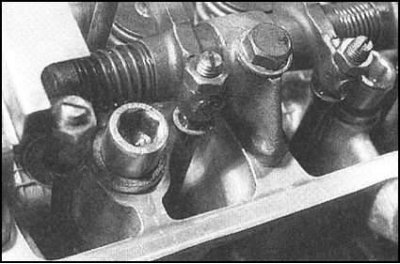

2. Опустите сборку на свое штатное место в голове цилиндров. Проследите за правильностью зацепления регулировочных винтов коромысел в торцах штанг соответствующих толкателей.

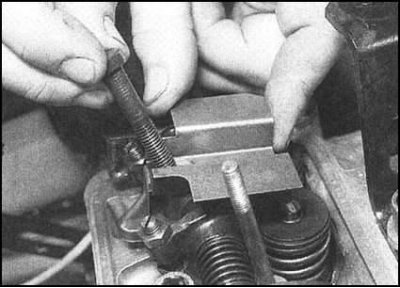

3. Вверните крепежные болты (не забудьте установить на правую опору пластину маслоотражателя) и в несколько приемов равномерно затяните их с требуемым усилием.
 |
 |

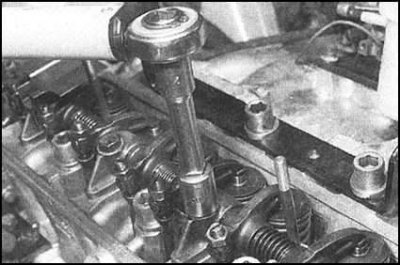

4. Вверните два болта головки цилиндров, используемые для крепления опор оси коромысел, и затяните их в три этапа.
5. Произведите регулировку клапанных зазоров (см. Главу Текущее обслуживание).
6. Установите на место крышку головки цилиндров (см. Раздел Снятие и установка крышки кожуха распределительного вала).
