2. Перед установкой колец на поршни необходимо проверить величину зазоров в их замках.
3. Разложите поршневые сборки и комплекты их колец на чистой рабочей поверхности. Блок цилиндров уложите на бок на верстак, обеспечив доступ как к его верхней стороне, так и к нижней.
4. Заправьте верхнее компрессионное кольцо соответствующего поршня в первый цилиндр двигателя. Днищем поршня протолкните кольцо в нижнюю часть цилиндра. Извлеките поршень.

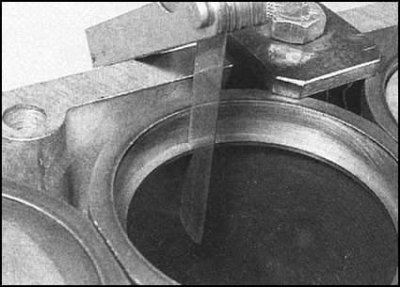

5. Щупом лезвийного типа измерьте зазор в замке кольца - требуемой толщины лезвие (см. Спецификации) должно туго проскальзывать между торцевыми поверхностями кольца в его замке. Прежде чем браковать кольцо, удостоверьтесь, что не перепутали его с нижним. Повторите процедуру для оставшихся колец.
6. При использовании фирменных новых поршневых колец вероятность того, что зазоры в их замках будут слишком малы крайне мала - помните, что смыкание замков при тепловом расширении колец чревато заклиниванием двигателя и необратимым выходом его из строя. В случае необходимости следует скорректировать зазор, путем постепенного стачивания торцов кольца о зажатый в тиски надфиль - плотно наденьте кольцо замком на надфиль и тяните его на себя (ни в коем случае не от себя во избежание риска разрушения кольца при смыкании замка). Если результат измерения превышает допустимое значение (что в случае новых колец весьма маловероятно), прежде чем забраковывать кольцо, удостоверьтесь, что приобрели комплект колец соответствующего двигателю Вашего автомобиля типоразмера.

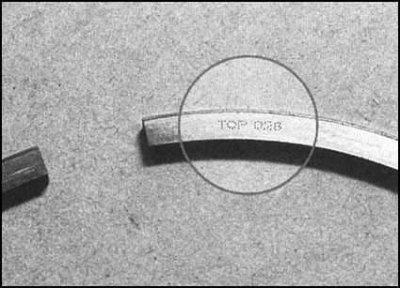

7. После завершения проверки и корректировки зазоров в замках всех колец можно приступать к одеванию их на свои поршни. Технология одевания колец на поршень аналогична применяемой для их снятия. В первую очередь заправляется в свою канавку на поршне пружинный расширитель нижнего (маслосъемного) кольца, следом устанавливаются обе его боковые секции. Заметим, что как расширитель, так и боковые секции маслосъемного кольца могут устанавливаться любой стороной вверх. Второе и верхнее компрессионные кольца имеют различные поперечные сечения и могут быть отличены друг от друга по маркировке, нанесенной с их верхней стороны. Проследите, чтобы кольца устанавливались на поршень маркировкой вверх.
Материал опубликован на сайте SkodaBook
8. Закончив установку колец на поршень, проверьте свободу их вращения в своих канавках, затем разверните замками под 120° друг к другу.
Примечание. В случае разночтений установка колец должна производиться в соответствии с инструкциями их изготовителей.
