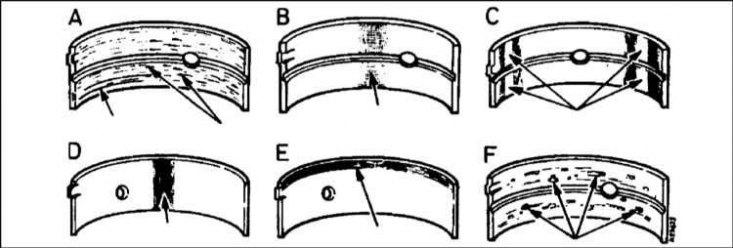

Типичные примеры износа вкладышей подшипников коленчатого вала
А - Поцарапаны инородными частицами - видны крупицы, погрузившиеся в рабочий слой вкладыша; В - Недостаток масла - верхний слой стерт; С - Вкладыши неправильно расположены при установке - имеются блестящие (отполированные) участки; D - Шейка сведена на конус - верхний слой снят со всей поверхности; Е - Износ края вкладыша; F - Неисправность "усталости" - образовались кратеры или карманы
Проверка
1. Несмотря на обязательность замены вкладышей коренных и шатунных подшипников в процессе выполнения капитального ремонта двигателя, состояние старых вкладышей необходимо подвергнуть самому внимательному изучению, так как из результатов такого анализа можно почерпнуть много полезной информации об общем состоянии двигателя.
2. Выход подшипников из строя может происходить в результате недостатка смазки, попадания грязи или посторонних частиц, перегрузок двигателя, развития коррозии и прочих неблагоприятных воздействий. Вне зависимости от природы дефекта, причина его возникновения должна быть выявлена и устранена до начала сборки двигателя во избежание рецидивов.
3. Для осмотра извлеките вкладыши из своих постелей в блоке цилиндров/картере двигателя, коренных и шатунных крышках и нижних головках шатунов. Разложите снятые вкладыши на чистой ровной рабочей поверхности в порядке их расположения на двигателе, что позволит соотносить их состояние с состоянием соответствующих шеек коленчатого вала.
4. Грязь и посторонние частицы попадают в двигатель различными путями. Они могут быть оставлены внутри после завершения капитального ремонта в результате небрежного отношения к выполнению процедур чистки, проникнуть через фильтры или систему вентиляции картера. Часто грязь попадает сначала в двигательное масло и уже вместе с ним проникает в подшипники. Не следует забывать, что в процессе нормального износа двигателя неизбежно образуются металлические опилки. Если после выполнения восстановительных работ не уделить должное внимание процедуре чистки двигателя, в нем непременно останутся частицы абразива. Вне зависимости от способа проникновения в двигатель, все посторонние частицы рано или поздно оказываются внедренными в мягкую поверхность рабочего слоя вкладышей подшипников скольжения и легко распознаются при визуальном осмотре последних. Наиболее крупные частицы обычно не застревают намертво во вкладышах, но оставляют на их рабочих поверхностях и поверхностях соответствующих шейках вала глубокие борозды и задиры. Наилучшей профилактикой появления подобного рода дефектов является добросовестное отношение к выполнению чистки двигателя после завершения капитального ремонта и установка в ходе сборки только абсолютно чистых компонентов. Также не следует забывать необходимости выполнения регулярной и частой смены двигательного масла.
5. Масляное голодание также может быть вызвано несколькими причинами, зачастую тесно взаимосвязанными друг с другом. К таковым следует отнести перегрев двигателя (ведущий к разжижению масла), перегрузки (в результате которых масло вытесняется из подшипников), утечки масла (связанные с чрезмерной величиной рабочего зазора в подшипниках, износом масляного насоса, или чрезмерным повышением оборотов двигателя) и т.п. Нарушение проходимости маслотоков, чаще всего связанное с небрежностью установки компонентов при сборке, ведущей к рассовмещению масляных отверстий, также вызывает сокращение подачи масла в подшипники и, в конечном итоге, выходу вкладышей из строя. Характерным признаком масляного голодания является вытирание и вытеснение мягкого рабочего слоя вкладышей из стальной подложки. Иногда температура повышается до такой степени, что на подложке образуются фиолетовые пятна.
6. Следует помнить, что существенное влияние на срок службы подшипников оказывает также манера вождения. Повышению нагрузки на двигатель способствуют частое полное открывание дроссельной заслонки, движение на малых оборотах и т.п. В результате происходит вытеснение масляной пленки из рабочего зазора подшипников, что ведет к размягчению вкладышей последних и образованию на их рабочей поверхности мелких трещин (усталостная деформация). В конечном итоге происходит отслоение отдельных фрагментов материала рабочего слоя и выпадения их из подложки.
7. Эксплуатация автомобиля в условиях городского цикла зачастую связана с совершением множества коротких поездок, что ведет к развитию коррозии подшипников, так как недостаточный прогрев двигателя способствует выпадению внутри него конденсата и образованию химически агрессивных газообразных смесей. Агрессивные продукты скапливаются в двигательном масле, образуя шлам и кислоту, а так как масло непрерывно поступает в подшипники, в конечном итоге воздействуют на материал вкладышей последних, вызывая его окисление и разрушение.
8. Неправильная установка вкладышей при сборке двигателя также ведет к быстрому выходу их из строя. При слишком плотной установке недопустимо сокращается величина рабочего зазора, что является причиной масляного голодания подшипников. Попадание между спинками вкладышей и постелями подшипников посторонних частиц ведет к образованию участков возвышения рабочей поверхности вкладышей и разрушению последних в процессе нормальной работы двигателя.
9. Старайтесь не притрагиваться к рабочим поверхностям вкладышей пальцами, так как при этом в значительной мере повышается риск случайного повреждения мягкого материала поверхностного слоя и неизбежно происходит его загрязнение.
10. Как уже упоминалось выше в данном Разделе, замена вкладышей при капитальном ремонте двигателя должна производиться в обязательном порядке вне зависимости от их состояния - попытка проигнорировать данное требование способна привести лишь к кажущейся экономии.
Подбор вкладышей
1. В первую очередь необходимо определить размерную группу коренных и шатунных шеек коленчатого вала, т.е. выяснить имеют ли они стандартный размер, либо подвергались проточке. Данная задача выполняется путем измерения диаметра шеек при помощи микрометра и сравнения полученных результатов с приведенными в Спецификациях в начале настоящей Главы данными. См. также Раздел Снятие и установка крышки головки цилиндров.

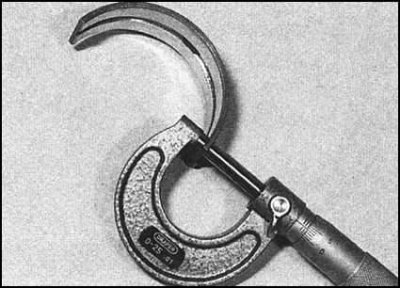

2. Альтернативно (только для двигателей 1.3 л), размерная группа шеек вала может быть определена по толщине снятых с двигателя вкладышей подшипников. Измерение производится микрометром, а размерная группа шеек определяется путем сравнивания результатов с приведенными в Спецификациях данными. Следует заметить, что измерение диаметров шеек все же дает более достоверную информацию, так как к моменту возникновения необходимости в капитальном ремонте двигателя вкладыши обычно находятся далеко не в лучшем состоянии.
3. Определив размерную группу шеек вала можно приступать к подбору новых вкладышей подшипников.
Статья опубликована на сайте (www.SKODABOOK.ru)
4. Вкладыши коренных и шатунных подшипников выпускаются как стандартных размеров, так и в нескольких ремонтных вариантах (с различной степенью принижения) - см. Спецификации в начале настоящей Главы.
5. При установке коленчатого вала с новыми вкладышами следует произвести проверку рабочих зазоров в подшипниках (см. Разделы Снятие и установка головки цилиндров в сборе с впускным трубопроводом и выпускным коллектором и Маховик - снятие, проверка и установка).
