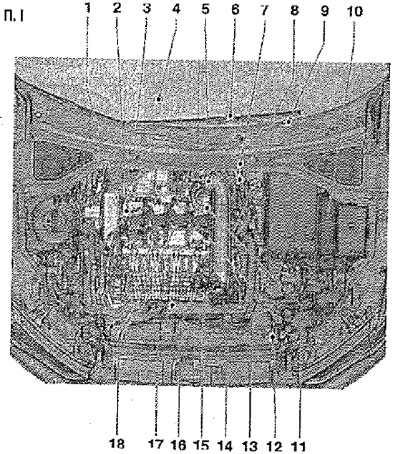

Места установки компонентов системы впрыска в моторном отсеке

1. Клапан 1 регулятора фаз газораспределения -N205-

2. Клапан 1 регулятора фаз газораспределения выпускных клапанов -N318-

3. Лямбда-зонд после нейтрализатора -G130-

4. Лямбда-зонд -G39-

5. Регулятор давления наддува -V465-

6. Датчик положения педали газа -G79- с датчиком положения педали газа 2 -G185-

7. Датчик давления усилителя тормозов -G608-

8. Выключатель стоп-сигналов -F- с выключателем педали тормоза -F63-

9. Датчик положения педали сцепления -G476-: в а/м с МКП

10. Блок управления двигателя -J623-

11. Датчик Холла 3 -G300-

12. Датчик температуры ОЖ на выходе из радиатора -G83-

13. Датчик Холла -G40-

14. Блок управления дроссельной заслонки -J338-: с приводом дроссельной заслонки -G186-, датчиком углового положения 1 привода дроссельной заслонки -G187- и датчиком углового положения 2 привода дроссельной заслонки -G188-

15. Датчик давления наддува -G31- с датчиком 2 температуры всасываемого воздуха -G299-

16. Датчик температуры воздуха на впуске -G42- с датчиком давления во впускном коллекторе -G71-

17. Насос системы прокачки ОЖ после выключения двигателя -V51-
