А/м со средней и задней частями системы выпуска, объединенными в один узел

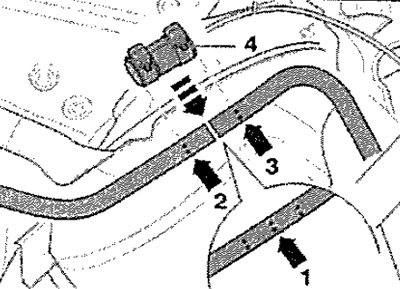

Перерезать выпускную трубу в месте разделения -стрелка 1- под прямым углом пилой для кузовных деталей, например, V.A.G. 1523/А-.
А/м с разделяемой средней и задней частями системы выпуска
Ослабить заднюю соединительную муфту и сдвинуть назад.
Замена средней части системы выпуска

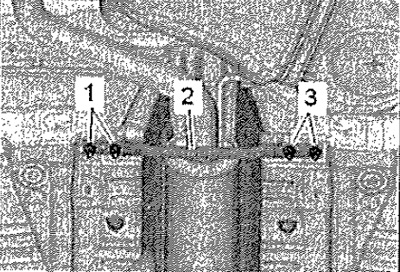

Открутить гайки -1 и 3- и снять заднюю поперечину тоннеля -2-.

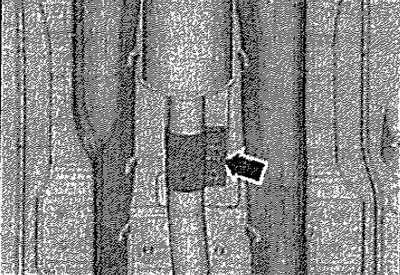

Ослабить переднюю муфту -стрелка- и сдвинуть вперёд.
Выкрутить винты -4- подвеса и снять среднюю часть системы выпуска ОЖ.
Замена задней части системы выпуска

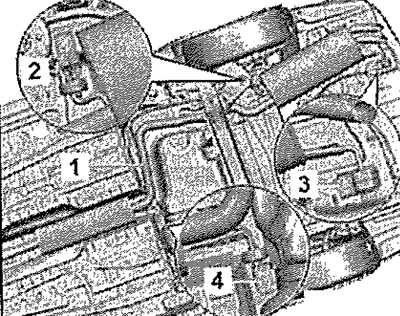

Выкрутить винты -2 и 3- заднего подвеса и снять заднюю часть системы выпуска ОЖ.
Установка
Установка в обратном порядке. Заднюю зажимную втулку -4- при установке выставить по боковым меткам -см. стрелку 2- и -см. стрелку 3-.
