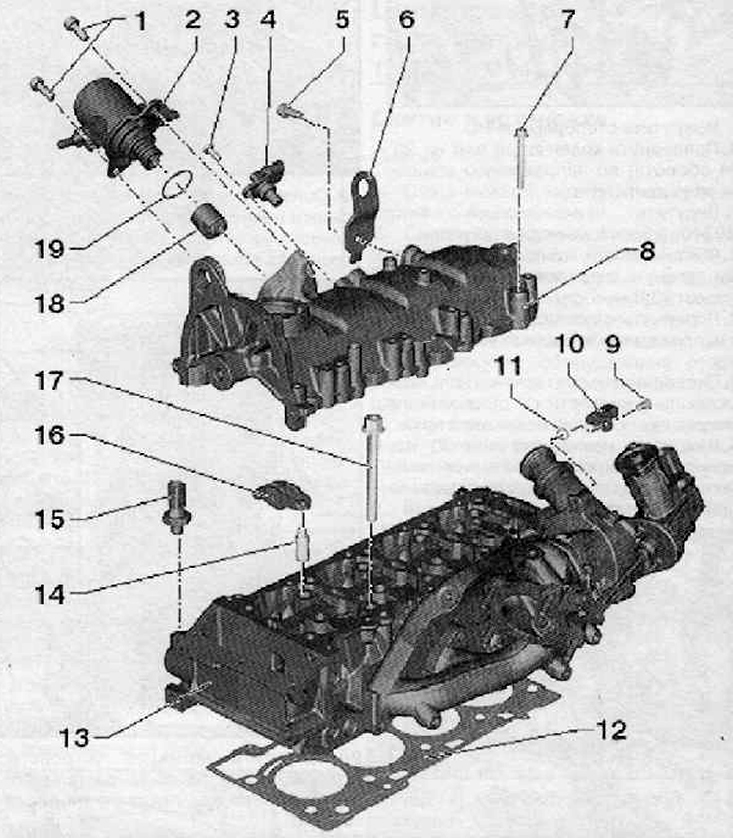

1. Болты крепления, момент затяжки при установке 20 Нм
2. Топливный насос высокого давления
3. Винт крепления датчика положения распределительного вала, момент затяжки при установке 10 Нм
4. Датчик положения распределительного вала
5. Болт крепления, момент затяжки при установке 20 Нм
6. Монтажная проушина
7. Болт крепления, момент затяжки при установке 8 Нм + довернуть на угол 90°
8. Крышка головки блока цилиндров
9. Болт крепления, момент затяжки при установке 10 Нм
10. Датчик температуры охлаждающей жидкости
11. Уплотнительное кольцо
12. Прокладка головки блока цилиндров
13. Головка блока цилиндров
14. Гидравлический компенсатор клапана
15. Датчик давления моторного масла
16. Коромысло
17. Болт крепления головки блока цилиндров
18. Роликовый толкатель
19. Уплотнительное кольцо
Примечание.
- В случае повторного использования головки блока цилиндров нужно перед установкой крышки головки блока цилиндров смазать маслом все площади соприкасания между гидравлическими толкателями, коромыслами и поверхностями трения кулачка.
- Пластмассовые подкладные шайбы, поставляемые для защиты открытых клапанов, можно удалить только перед самой установкой головки тока цилиндров.
- При замене головки блока цилиндров необходимо тоже произвести мену всего заправочного объема охлаждающей жидкости.
- Перед тем как начать сборочные работы, нужно смазать маслом все опорные поверхности подшипников и рабочие поверхности.
