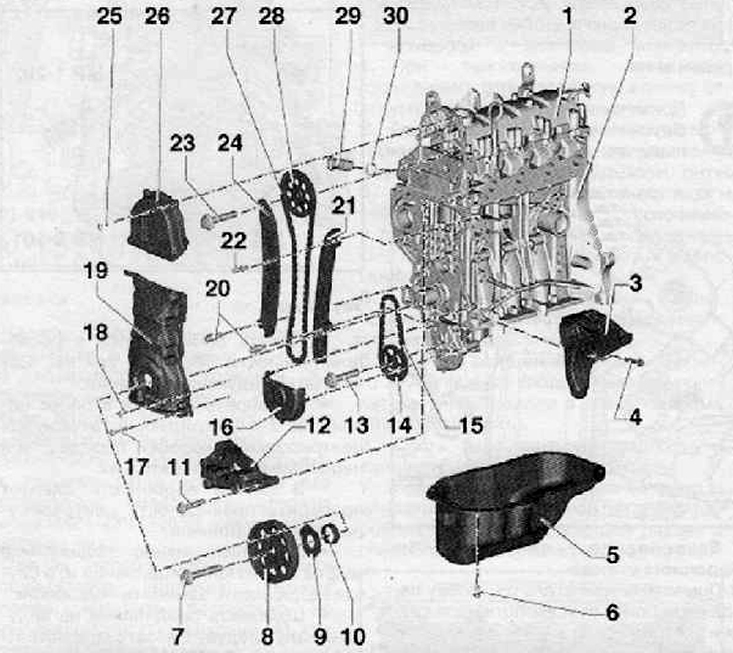

1. Головка блока цилиндров в сборе с крышкой
2. Блок цилиндров в сборе
3. Монтажный кронштейн для нижних элементов навесного оборудования
4. Болт крепления, момент затяжки при установке 25 Нм
5. Масляный поддон
6. Болт крепления масляного поддона, момент затяжки при установке 13 Нм
7. Болт крепления шкив коленчатого вала
8. Шкив коленчатого вала
9. Шайба с алмазным напылением
10. Уплотнительная манжета
11. Болт крепления, момент затяжки при установке 50-Нм
12. Кронштейн опоры силового агрегата
13. Болт крепления звездочки привода масляного насоса, момент затяжки при установке 20 Нм + довернуть на угол 90°
14. Звездочка привода масляного насоса
15. Цепь привода масляного насоса
16. Нижняя крышка цепи привода масляного насоса
17. Болт крепления крышки цепи привода, момент затяжки при установке 5 Нм + довернуть на 30°
18. Болт крепления, момент затяжки при установке 5 Нм + довернуть на 30°
19. Нижняя часть крышки цепи привода газораспределительного механизма
20. Опорный болт, момент затяжки 18 Нм
21. Направляющая рейка цепи привода ГРМ
22. Опорный болт, момент затяжки 18 Нм
23. Болт крепления успокоителя цепи привода ГРМ, момент затяжки 50 Нм + довернуть на 90°
24. Направляющая рейка натяжителя цепи привода газораспределительного механизма
25. Болт крепления
26. Верхняя крышка цепи привода газораспределительного механизма
27. Цель привода газораспределительного механизма
28. Звездочка
29. Натяжитель цепи привода газораспределительного механизма
30. Уплотнительное кольцо
