Снятие
1. Удалить фиксирующий болт -Т10414-.
2. Отложить крышку головки блока цилиндров на верстак, как показано на рисунке ниже.

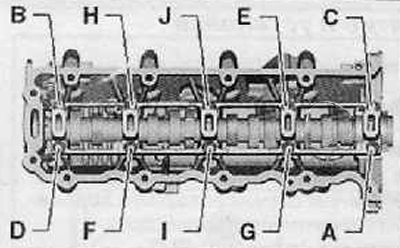

3. Выкрутить крепежные винты рамки подшипников в последовательности с -А- по -J-, как показано на рисунке ниже.
4. Снять рамку подшипников в сборе.
![](https://www.skodabook.ru/img/rapid/0309.jpg)

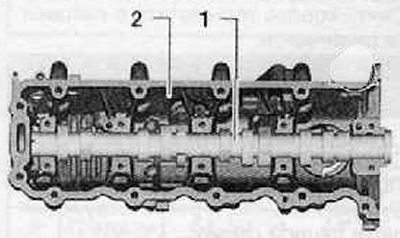

5. Извлечь распределительный вал (1) из головки блока цилиндров (2), как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/0310.jpg)
Установка
Примечание. Прежде чем приступить к установке, следует смазать распределительный вал и подшипники распределительных валов слегка моторным маслом.

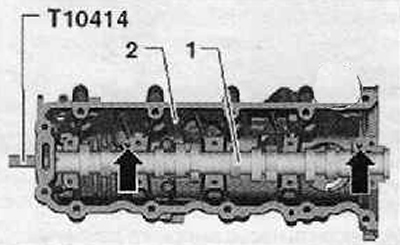

1. Установить распределительный вал (1) в крышку головки блока цилиндров (2), как показано на рисунке ниже.
2. Установить стопорный болт -Т10414- в шлицы распределительного вала и затянуть от руки.
3. Положить рамку подшипников на места установки распределительного вала. Рама подшипников вводится в правильное положение при помощи центрирующих штифтов (стрелки), как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/0311.jpg)

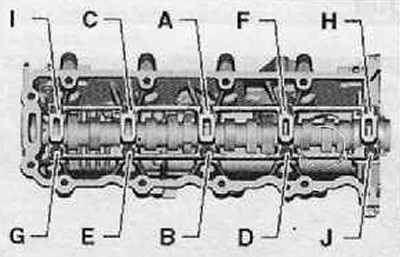

4. Затянуть крепежные винты в данной последовательности с -А- по -J- с приложением момента затяжки 8 Нм.
5. Установить крышку головки блока цилиндров в сборе.
![](https://www.skodabook.ru/img/rapid/0312.jpg)
