Примечание. Необходимые специальные контрольные приспособления и измерительные приборы, а также вспомогательные средства:
- Клещи на хомутики для шлангов.
- Уплотняющее средство -D 176 501 А1-.
- Винт М6х70 (2 шт.): видоизменить винты отрезанием головок винтов.
- Средство для удаления уплотнений Gasket Stripper (код хранения GST, позиция № R 34402), изготовитель Retech s.r.o.
- Очищающее и обезжиривающее средство, напр. -D 000 401 04-.
- Защитные перчатки и очки.
Снятие
1. Слить охлаждающую жидкость в заранее подготовленную емкость.

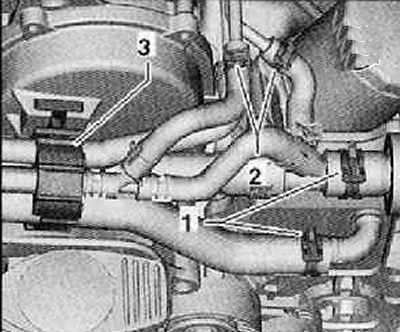

2. Освободив хомутики (1) и (2), отсоединить шланги для охлаждающей жидкости, как показано на рисунке ниже.
3. Отпустить хомут крепления (3). высунуть его вместе с шлангами для охлаждающей жидкости по направлению вверх, как показано на рисунке ниже.
4. Шланги для охлаждающей жидкости следует отложить назад.

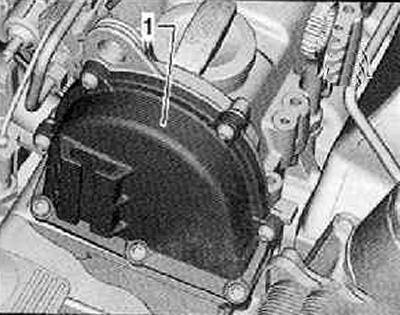

5. Выкрутить все крепежные винты из верхней корпуса цепи привода газораспределительного механизма (1), как показано на рисунке ниже.
6. Снять осторожно верхнюю крышку цепи привода газораспределительного механизма.
Установка
1. Установку осуществляют в обратной последовательности действий, причем необходимо соблюдать следующие указания.

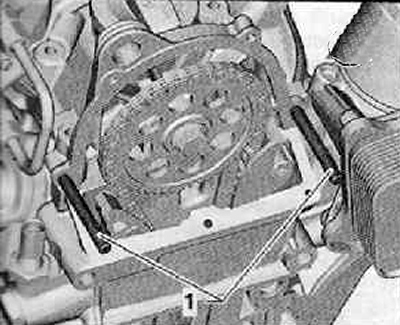

Для облегчения установки крышки картера распределительных шестерен следует ввинтить две шпильки М6х70 (1) в крышку головки блока цилиндров.
Внимание. При работе со средством для устранения уплотнения и обезжиривающим средством, следует пользоваться защитными перчатками и очками.
2. Устранить остатки уплотняющего средства с уплотняющих поверхностей на верхней крышке распределительных шестерен и на блоке цилиндров при помощи химического средства для устранения уплотнений.
3. Обезжирить уплотняющие поверхности.
4. Отрезать ножницами наконечник жиклер тюбика на передней отметке (∅ жиклера — ок. 3 мм).
Примечание.
- Нельзя, чтобы установка, с момента нанесения уплотняющего средства до затяжки крепежных винтов с заложением момента 8 Нм, длилась дольше, чем 6 минут.
- Уплотняющее средство начинает затвердевать через 6 минут.
- Помнить, что затяжка крепежных болтов осуществляется в два этапа.

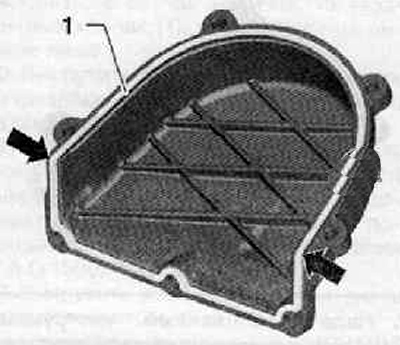

5. Нанести специальный герметик (D 176 501 A1) на уплотняющую поверхность (1), показанную на рисунка ниже.
6. На показанном на рисунке ниже участке (стрелка) следует нанести немного больше уплотняющего средства.
7. Установить верхнюю крышку цепи привода газораспределительного механизма (1) на направляющие пальцы (2), как показано на рисунке ниже.
8. Переместить крышку по направляющим до упора в головку блока цилиндров. Убедиться в том, что крышка не перекошена.
9. Выкрутить направляющие болты из отверстий в головке блока цилиндров. Установить болты крепления верхней крышки газораспределительного механизма и затянуть их с требуемым моментом затяжки, в последовательности приведенной ниже.

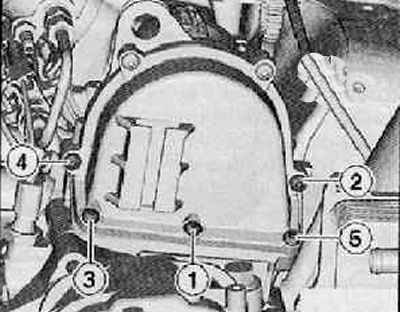

Первый подход. Затянуть болты крепления в указанной ниже последовательности с моментом затяжки 5 Нм.

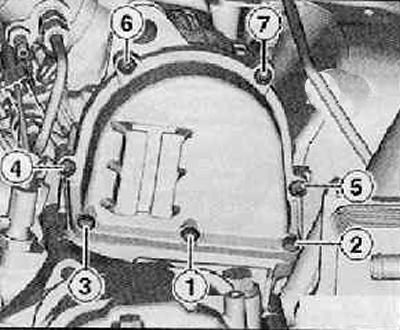

Второй подход. Затянуть болты крепления крышки цепи привода газораспределительного механизма в последовательности, указанной на рисунке ниже с моментом затяжки 8 Нм.

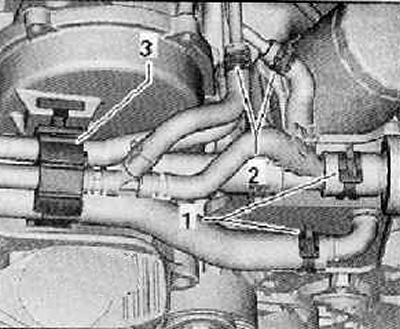

10. Переместить хомут крепления (3), чтобы полностью установить его в монтажный кронштейн, как показано на рисунке ниже.
11. Подсоединить шланги системы охлаждения к патрубкам, после чего затянуть хомуты крепления шлангов (1) и (2), как показано на рисунке ниже.
12. Заполнить систему охлаждения охлаждающей жидкостью.
