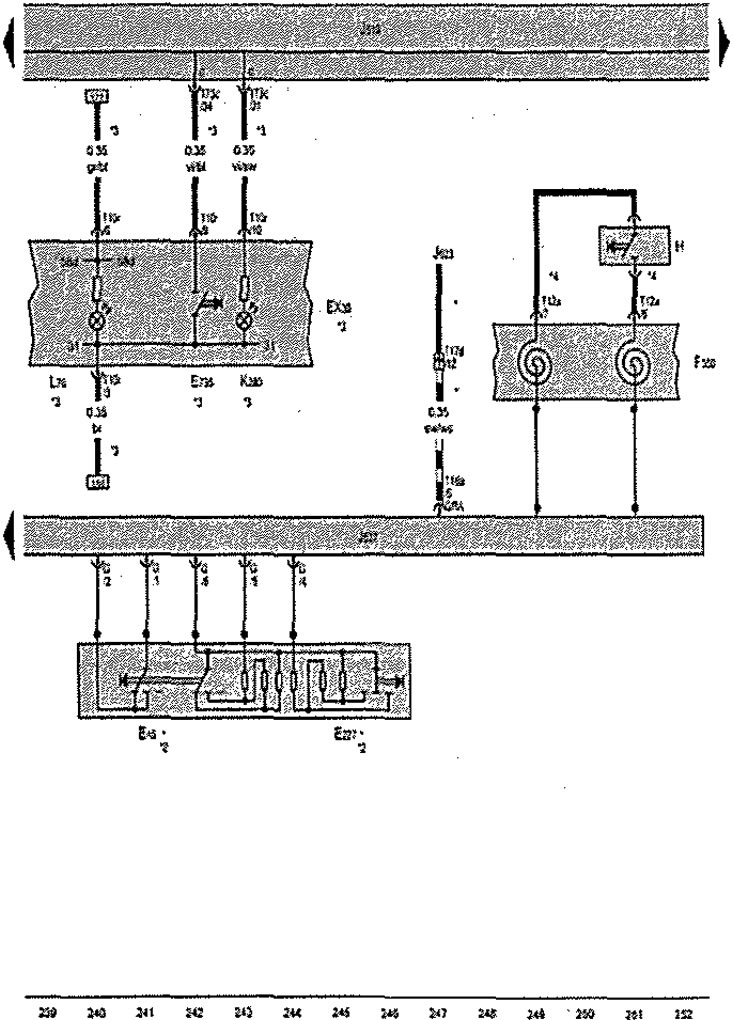

Блок переключателей 2 центральной консоли, переключатель управления круиз-контролем, клавиша профиля режима езды, спиральный кабель, выключатель звукового сигнала, блок управления рулевой колонки, контрольная лампа профиля режима езды



EX30. Блок переключателей 2 центральной консоли

EX30. Блок переключателей 2 центральной консоли
E45. Переключатель управления круиз-контролем
E227. Клавиша установки (SET) круиз-контроля
Е735, Клавиша профиля режима езды
F350. Спиральный кабель
Н. Выключатель звукового сигнала
3513. Блок управления бортовой сети
J527. Блок управления рулевой колонки
J623. Блок управления двигателя
К280. Контрольная лампа профиля режима езды
L76. Лампа подсветки клавиши
Т10г. Разъём, 10-контактный, красный
Т12а. Разъём, 12-контактный
Т18а, Разъём, 16-контактный
Т17Ф Разъем, 17-контактный,на левой стойке А снизу, синий
Т73с. Разъём, 73-контактный

*. Только для а/м с круиз-контролем
*2. Только для а/м без адаптивного круиз-контроля
*3. Дополнительное оборудование
*4. Только для а/м без многофункционального рулевого колеса
