Снятие
1. Слить охлаждающую жидкость подробнее, см. соответствующий раздел в главе Система охлаждения).
2. Снять корпус воздушного фильтра подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

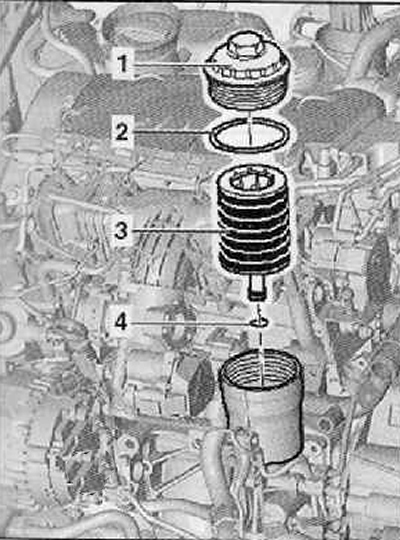

3. Извлечь фильтрующий элемент масляного фильтра (3), как показано на рисунке ниже.

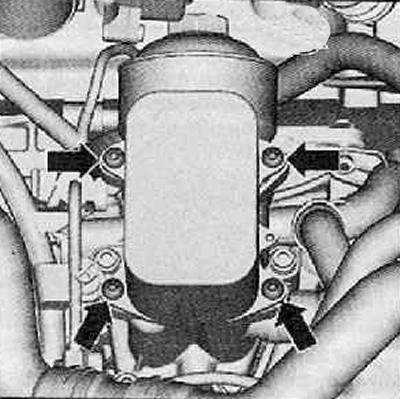

4. Выкрутить винты крепления (стрелки) показанные на рисунке ниже.
5. Извлечь масляный радиатор из остова как показано на рисунке ниже.
Установка
Установка производится я последовательности обратной снятию.
Примечание.
- Заменить уплотнения, уплотнительные кольца и уплотнительные кольца круглого сечения.
- Перед тем как приступить к установвке присоединительных патрубков шлангов, а также труб и самих шланга для наддувочного воздуха, необходимо обеспечить, чтобы на них не было ни масла ни консистентной смазки.
- Соединения шлангов зафиксированы пружинными хомутиками. При ремонте пользоваться только пружинными хомутами.

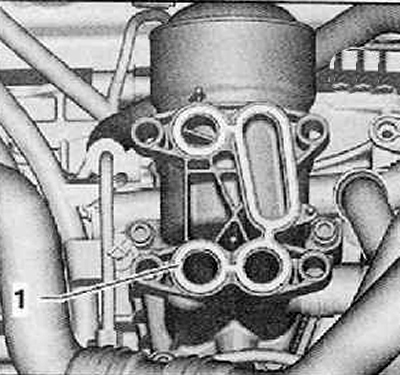

Вложить новое уплотнение (1) в места крепления на держателе масляного фильтра, как показано на рисунке ниже.
Установить радиатор моторного масла осторожно на центрирующие штифты.

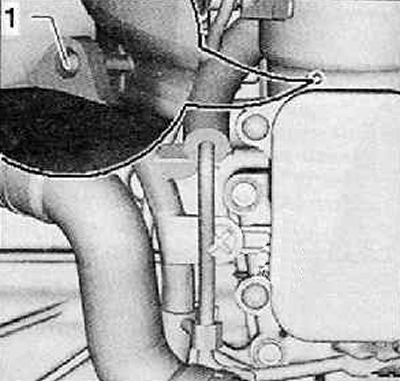

Прижать радиатор моторного масла таким образом, чтобы он попал на конец центрирующих штифтов (1), как показано на рисунке ниже.
Вставив новые винты, вкрутить их до упора.

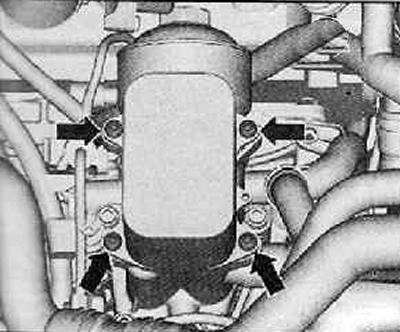

Затянуть винты крепления (стрелки) накрест в три шага:
- шаг 1: подтянуть только рукой;
- шаг 2: 5 Нм;
- шаг 3: 11 Нм.
Установить фильтрующий элемент масляного фильтра, налить моторное масло и проверить уровень моторного масла.
В случае осуществленной замены радиатора моторного масла необходимо налить или сменить охлаждающую жидкость.
